Pens Taşı/Sil

Pens Taşı

Pens ucunu parça içinde istenilen noktaya taşımak için kullanılır.

1.) Kalıp Tasarım ekranında, Pens menüsünden Pens Taşı seçeneğine tıklanır.

2.) Taşınacak pens noktası mouse ile seçilir.

3.) Pens ucu üç farklı şekilde taşınabilir:

a) Mouse ile serbest taşıma: Mouse'u kullanarak serbestçe taşıyabilirsiniz.

b)  Klavyeden yön tuşlarıyla kademeli taşıma:

• Yön tuşları ile 1 cm
• Ctrl+Shift + Yön tuşları ile 0,5 cm
• Ctrl + Yön tuşları ile 0,1 cm
• Shift + Yön tuşları ile 0,01 cm adımlarla taşıma yapılır.

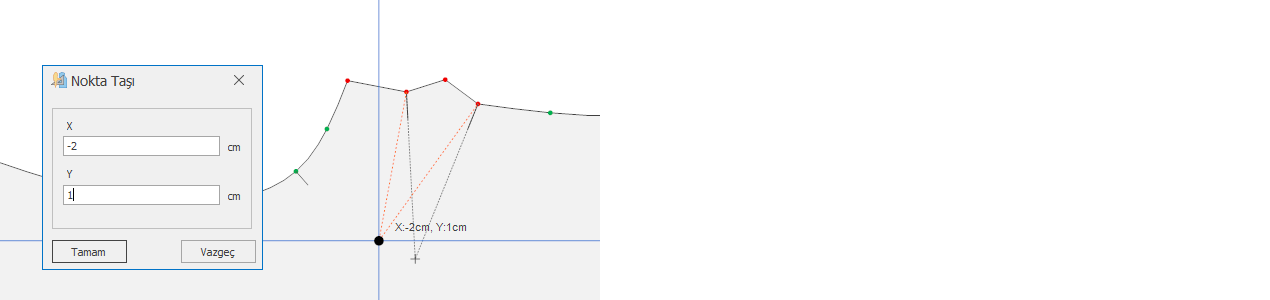

c) Belirli bir mesafe girerek taşıma: Pens ucunu seçtikten sonra klavyeden (M) tuşuna basarak açılan pencereye değer girip, istenilen konuma taşıyabilirsiniz.

4.) Sağ mouse tuşuna veya klavyeden Enter tuşuna basarak işlemi onaylayın. Ardından açılan Pens Taşı ekranında, pens ucunun yeni konumuna göre pens ayaklarının ayarlanma şekli seçilir ve Tamam ile işlem onaylanır.

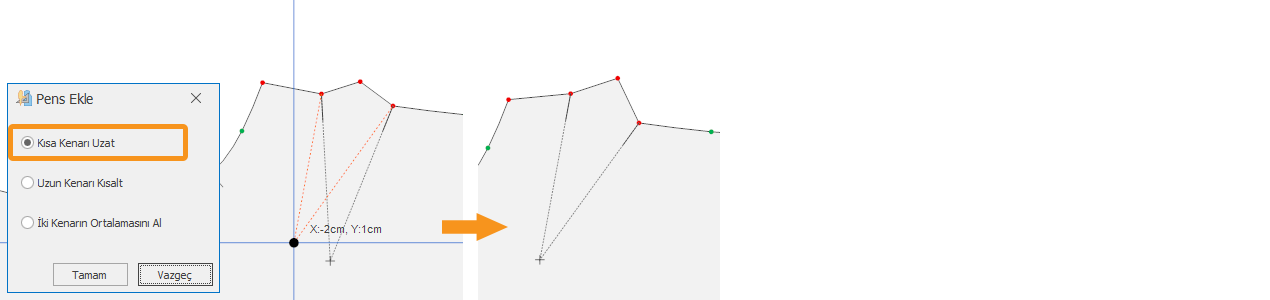

• Kısa Kenarı Uzat: Pens ucunun yeni konumuna göre kısa ayak, uzun ayak ölçüsüne göre uzatılır.

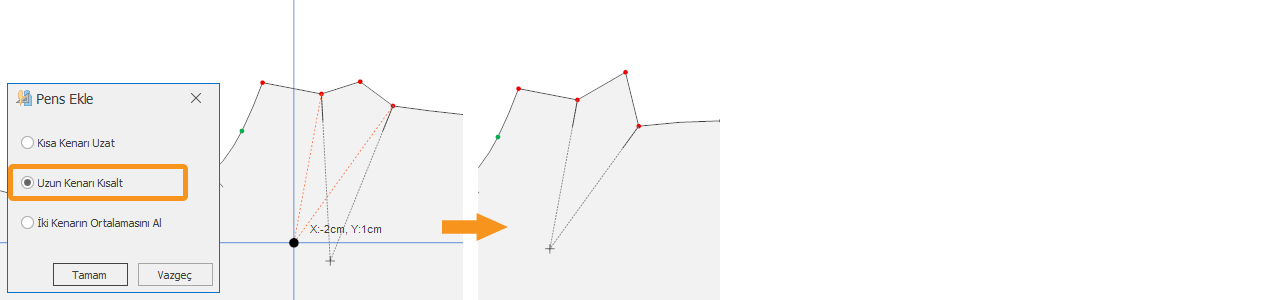

• Uzun Kenarı Kısalt: Pens ucunun yeni konumuna göre uzun ayak, kısa ayak ölçüsüne göre kısaltılır.

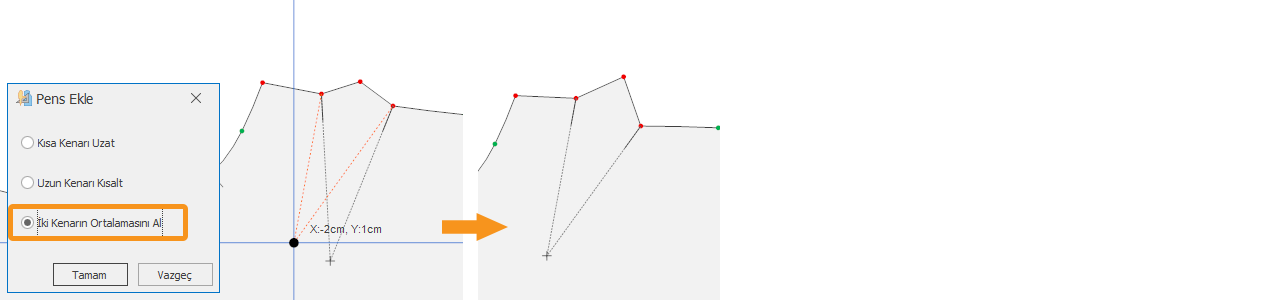

• İki Kenarın Ortalamasını Al: Pens ucunun yeni konumuna göre her iki ayak uzunluğunun ortalaması alınarak ayaklar yeniden ayarlanır.

Pens ucunun yeni konumuna göre pens katlama payı otomatik olarak şekillenir.

Pens Sil

Pensi silmek için kullanılır.

1.) Kalıp Tasarım ekranında Pens menüsünden Pens Sil tıklanır.

2.) Silinecek pens mouse ile tıklanır ve silinir.

 Silme işlemi sonunda pens noktası iç noktaya döner.
