Kavisli Ölçüm

İki nokta arasındaki kavisli hat ölçümü için aşağıdaki adımları izleyebilirsiniz. Bu ölçüm, parça hattı veya dikiş hattı üzerindeki noktalar arasında yapılabilir.

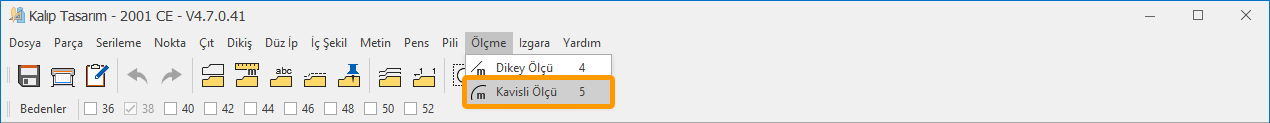

1.) Kalıp Tasarım ekranında, Ölçme menüsünden Kavisli Ölçü   seçilir.

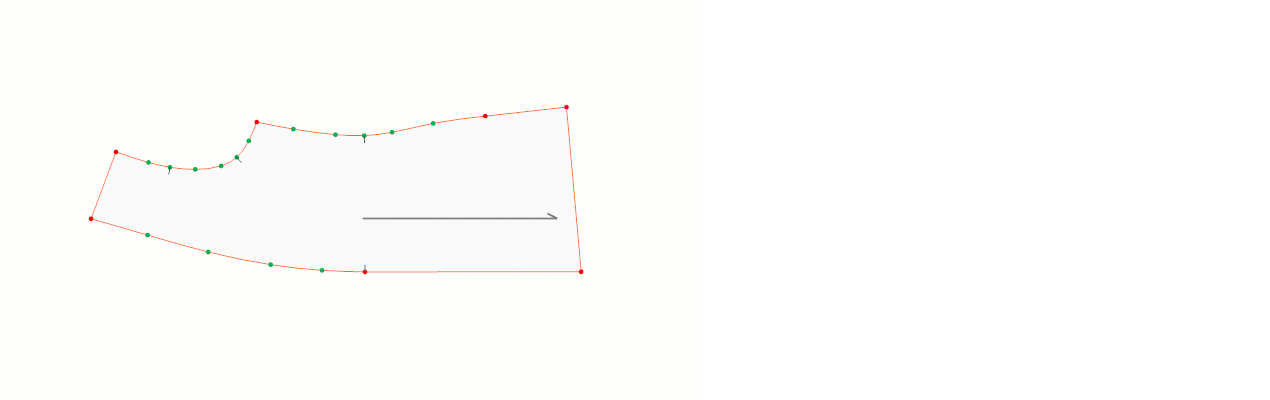

2.) Ölçü alınacak hattın önce başlangıç noktası (1), sonra bitiş noktası (2) saat yönünde olacak şekilde klavyeden ara tuşu ile seçilir. (Seçilen hat farklı bir renkle vurgulanır.)

3.) Açılan pencerede, ölçü değerinin gönderileceği alan (A veya B) belirlenir. Ölçü penceresinin üst kısmında ölçüm değeri görüntülenir.

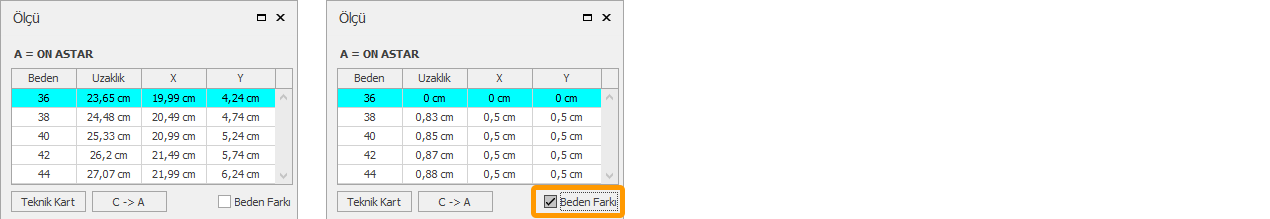

4.) Seçilen alan (A veya B) için, parçanın tüm bedenlerine ait ölçüm değerleri görüntülenir.

Beden Farkı kutusu işaretlenirse, bedenler arasındaki seri farkları görülür.

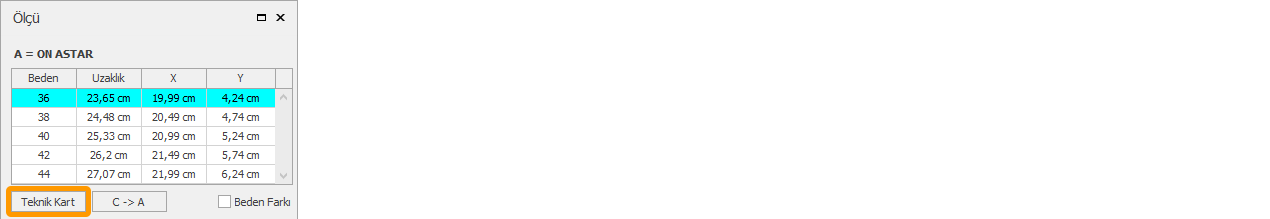

Yapılan ölçümü modelin teknik kartına göndermek için Teknik Kart butonu tıklanır. (Teknik Kart Aktarım İşlemleri için tıklayın)

Dosya menüsünden Kaydet ile teknik karta aktarılan sonuç kaydedilir.

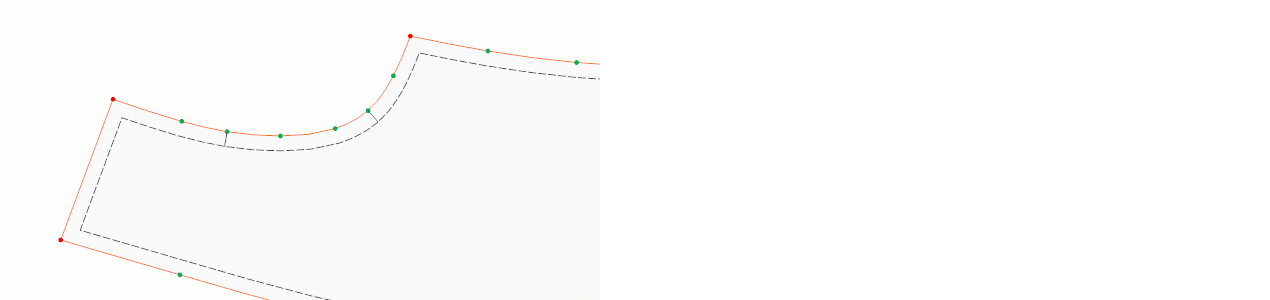

 Bu yöntemle parça hattı ölçüldüğü gibi dikiş hattıda ölçülebilir.
