İç Şekil/İç Nokta Değiştir

Kesim makinesine gönderilecek parçalarda, iç şeklin kesilmesi veya iç noktanın delgi ile işaretlenmesi gerekiyorsa, bu işlem iç şekil ve iç noktanın formunu çizimden kesim/delgi formuna dönüştürmek için kullanılır.

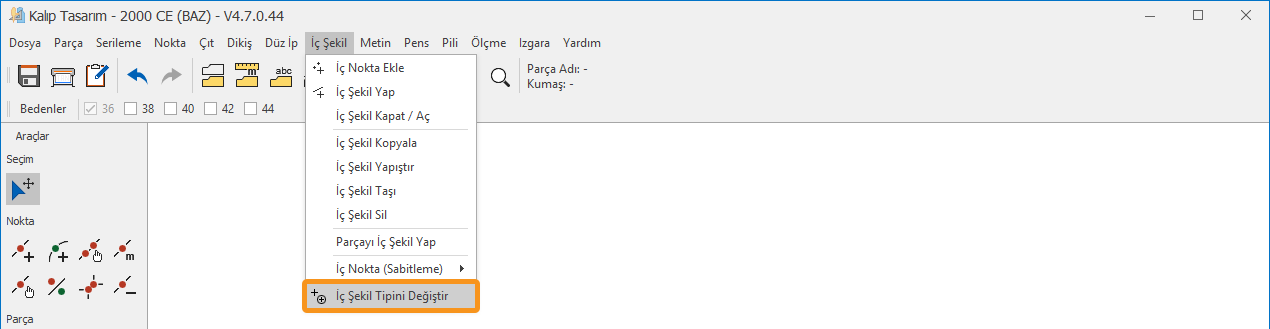

1.) Kalıp Tasarım ekranında, İç Şekil menüsünden İç Şekil Tipini Değiştir seçilir.

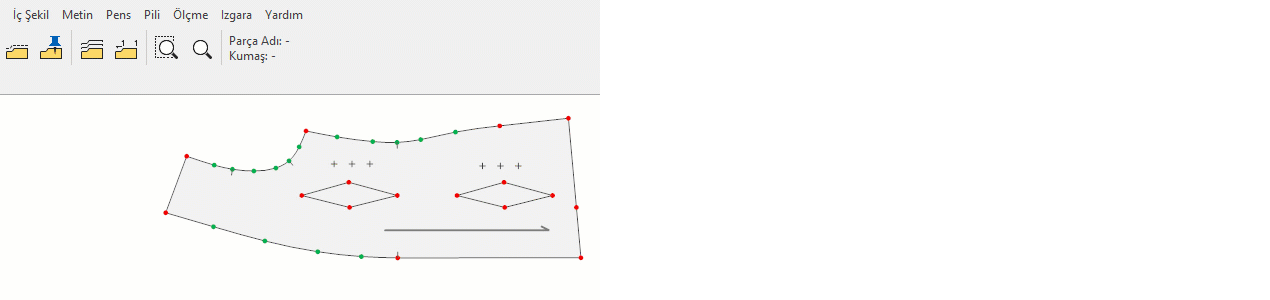

2.) Tipi değiştirilecek iç şekil ve/veya iç nokta, mouse ile seçilir. İç şekil ve iç nokta, başlangıçta çizim formundayken kesim veya delgi formuna dönüşür.

• Dönüşüm sonrası iç şekil ve iç noktanın renkleri değişir. (Varsayılan renk yeşildir.)
• Renkler istenirse Seçenekler > Renkler menüsünden ayarlanabilir.

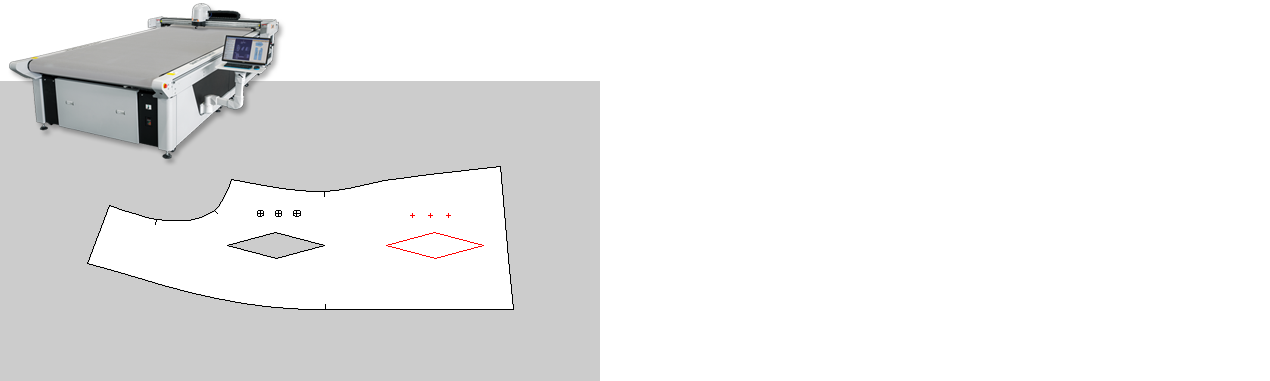

İç şekli ve iç nokta tipi değiştirilmiş kesim dosyası. (kırmızı çizer, siyah keser)

Makinanın özelliğine göre kesim özelliği verilmiş iç şekiller kesilir ve delgi özelliği verilmiş noktalar delgi aparatı ile delinir.

 Kesim özelliği verilmiş iç şekil, iç şekil tipini değiştir ile tekrar tıklanırsa çizim özelliğine döner.
