Çizdir HPGL

Hazırlanan pastal dosyasının plotter (çizim) makinasında çizimini yapmak için kullanılır.

Pastal dosyası gönderildiği plotter makinasına bağlı olarak HPGL veya HP2 formatından üretilebilir. Çizim dosyasının formatı Seçenekler/Çizim ekranından ayarlanır.

Pastal dosyası iki şekilde çizime gönderilir.

1.) Çizdir Ekranı

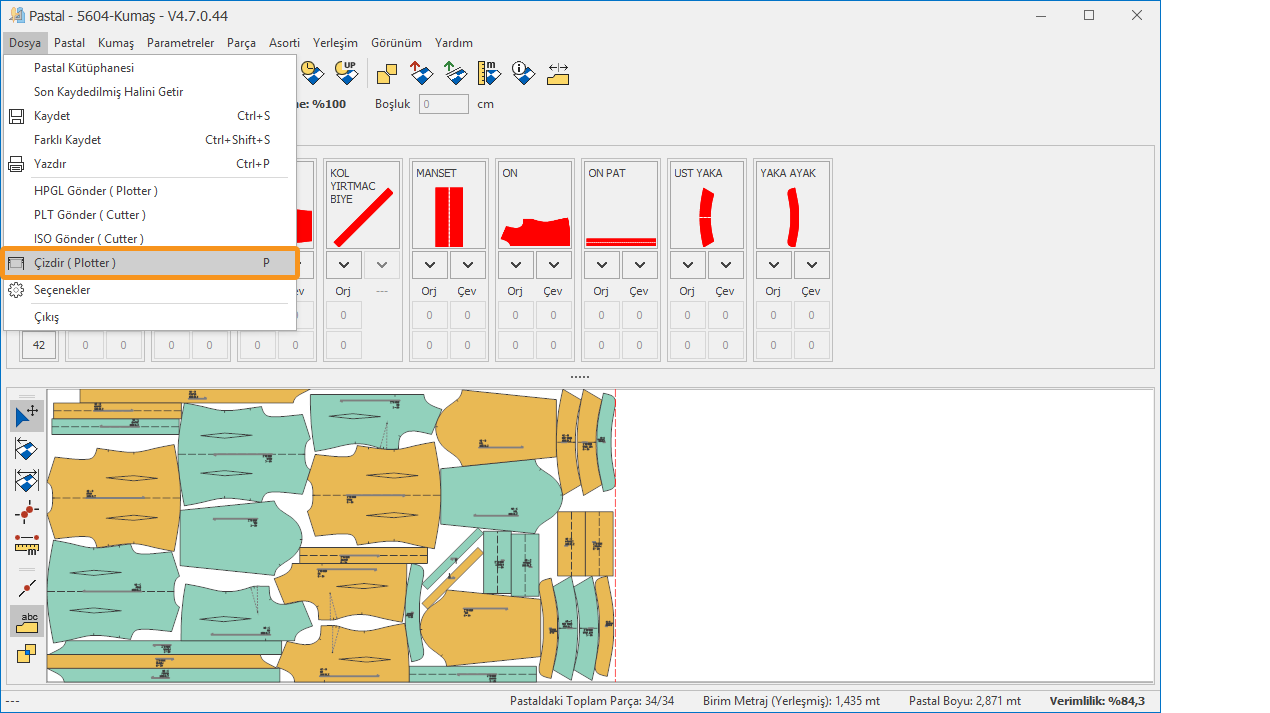

Ana Ekranda Dosya menüsünden Çizdir (plotter) veya ana ekranda Çizdir ikonu tıklanır.

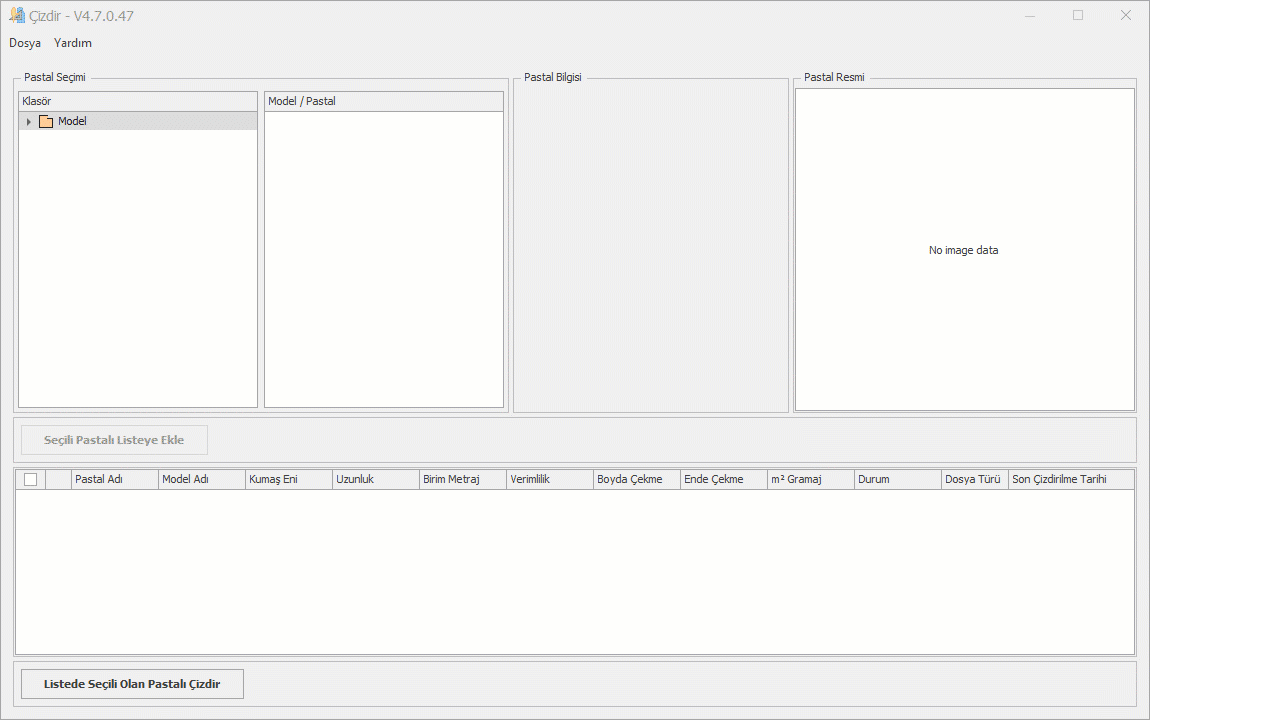

Çizdir ekranı açılır.

Açılan ekranda pastal seçimi için;

 Klasör sütunundan model klasörü seçilir.

 Klasör seçildikten sonra Model/Pastal sütununda model ismine tıklanıp açılan pastal listesinden pastal seçilir.

 Pastal seçildikten sonra pastala ait detay bilgiler Pastal Bilgisi sütununa gelir.

 Pastalın küçük resmi Pastal Resmi kısmına gelir.

 Seçili Olan Pastalı Listeye Ekle butonu tıklanarak pastal çizim listesine eklenir.

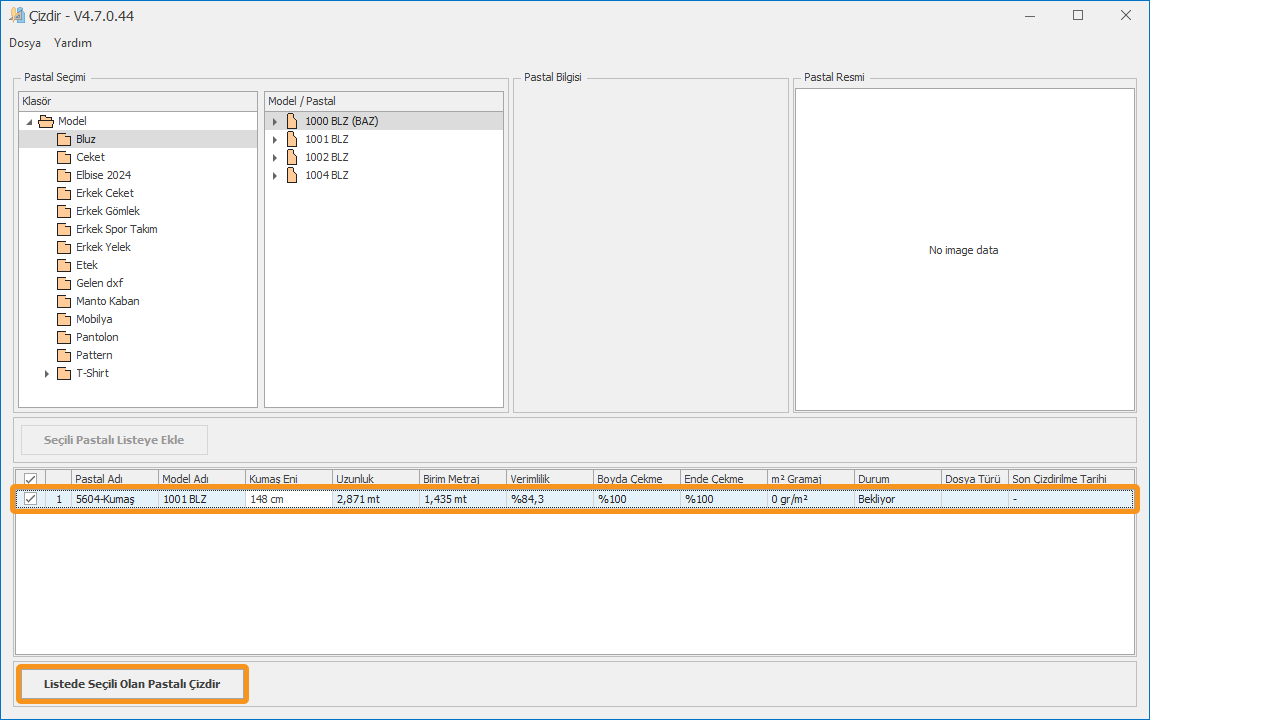

Listeye eklenen pastal dosyası durumu Bekliyor olarak listeye eklenir, mouse ile seçilir ve sol alttaki Listede Seçili Olan Pastalı Çizdir butonu tıklanır.

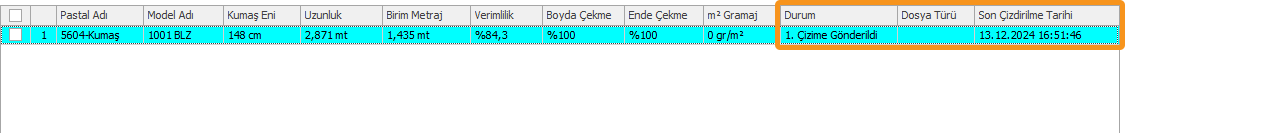

Çizime gönderilen pastalın Durumu bekliyordan 1.Çizime Gönderildi'ye döner ve Son Çizdirilme Tarihi bölümüne günün tarihi ve saati gelir.

Oluşturulan çizim dosyası (hpgl veya hp2 dosyası) Seçenekler/Çizim sekmesinde belirlenen klasöre gider. (varsayılan olarak C:\HPGL 'dir)

İstenirse Pastal ekranında pastal oluşturulduktan sonrada Dosya menüsünden Çizdir (plotter) tıklanarakta pastal çizim ekranına gönderilebilir.

2.) HPGL Gönder (Plotter)

Pastal dosyasını çizime göndermenin ikinci yolu, Pastalı HPGL olarak kaydetmektir.

Pastal ekranında pastal hazırlandıktan sonra Dosya menüsünden HPGL Gönder (Plotter) tıklanır

Açılan pencereden Çizicinin (plotter) bağlı olduğu klasör seçilir ve Kaydet ile kaydedilir.
