Nokta Taşı
Kalıp Tasarım ekranında parça hattı üzerinde noktayı ve/veya noktaları istenilen yere taşımak için kullanılır.
Üç farklı şekilde nokta taşıyabilirsiniz.
Nokta Taşı
Kalıp Tasarım penceresinde parça hattı üzerinde noktayı istenilen yere taşımak için kullanılır.

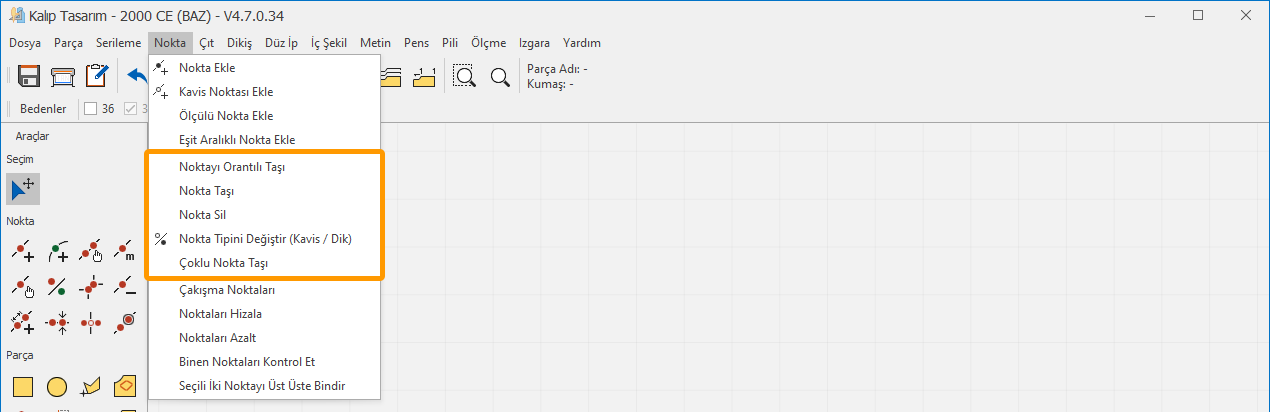

- Kalıp Tasarım ekranında Nokta menüsünde Nokta Taşı
tıklanır. - Taşınacak nokta mouse ile seçilir ve mouse tuşu basılı tutularak sayfa üzerinde istenilen yere taşınır.
- Sağ mouse tuşu veya klavyeden Enter tuşu ile onaylanır.
İstenirse, nokta seçildikten sonra klavyedeki yön tuşları kullanılarak taşınabilir.
- Yön Tuşları ile 1 cm
- Ctrl+Shift+Yön tuşları ile 0,5 cm
- Ctrl+Yön tuşları ile 0,1 cm
- Shift+Yön tuşları ile 0,01 cm adımlarla taşır.
Taşıma işlemi, sağ fare tuşuna veya klavyeden Enter tuşuna basılarak onaylanır.
Çoklu Nokta Taşı
Bu özellik, parça hattı üzerinde birden fazla noktayı aynı anda taşımak için kullanılır.
- Kalıp Tasarım ekranında, Nokta menüsünden Çoklu Nokta Taşı seçeneğine tıklayın.
- Taşınacak noktaları fare ile tek tek seçin.
- Klavyedeki yön tuşlarını kullanarak seçilen noktaları toplu olarak taşıyın. İlk seçilen noktanın üzerindeki X ve Y koordinat yazısından veya ekranın sol alt köşesinden hareket mesafesini takip edebilirsiniz.
- Taşıma işlemi, sağ fare tuşuna veya klavyeden Enter tuşuna basılarak onaylanır ve noktalar sabitlenir.
İstenirse, nokta seçildikten sonra klavyedeki yön tuşları kullanılarak taşınabilir.
- Yön Tuşları ile 1 cm
- Ctrl+Shift+Yön tuşları ile 0,5 cm
- Ctrl+Yön tuşları ile 0,1 cm
- Shift+Yön tuşları ile 0,01 cm adımlarla taşır.
Taşıma işlemi, sağ fare tuşuna veya klavyeden Enter tuşuna basılarak onaylanır.
Noktalar seçildikten sonra klavyeden M kısayol tuşuna basılırsa açılan Nokta Taşı penceresinden girilecek X ve Y koordinat değeri kadar noktalar taşınır. Tamam ile onaylanır.
Orantılı Nokta Taşı
Bu özellik, seçilen iki nokta arasındaki hattı, bu iki nokta arasında kalan üçüncü bir noktadan hareket ettirerek taşımak için kullanılır.
- Kalıp Tasarım ekranında, Nokta menüsünden Noktaları Orantılı Taşı
seçeneğine tıklayın. - Hareket ettirilecek hattın başlangıç noktası (1. nokta) ve bitiş noktası (2. nokta) saat yönünde seçilir.
- Bu iki nokta arasında taşınacak olan 3. nokta seçilir. 1. ve 2. nokta arasındaki hat, 3. noktadan mouse veya klavyedeki yön tuşları ile taşınır.
- Hat istenen şekle geldikten sonra, klavyeden Enter tuşuna basarak veya sağ mouse tuşuna tıklayarak işlem onaylanır.
İstenirse, nokta seçildikten sonra klavyedeki yön tuşları kullanılarak taşınabilir.
- Yön Tuşları ile 1 cm
- Ctrl+Shift+Yön tuşları ile 0,5 cm
- Ctrl+Yön tuşları ile 0,1 cm
- Shift+Yön tuşları ile 0,01 cm adımlarla taşır.
Taşıma işlemi, sağ mouse tuşuna veya klavyeden Enter tuşuna basılarak onaylanır.
Tüm taşıma işlemlerinin başlangıcında veya onaylamadan önce klavyeden M kısa yol tuşuna basılırsa açılan pencereden bu taşıma işlemi X Y koordinat değerleri girilerek yapılabilir.
