Yeni Parça Oluşturma

Kalıp tasarım ekranında yeni parça oluşturmak için kullanılır. (Dört farklı şekilde yeni parça oluşturulabilir.)

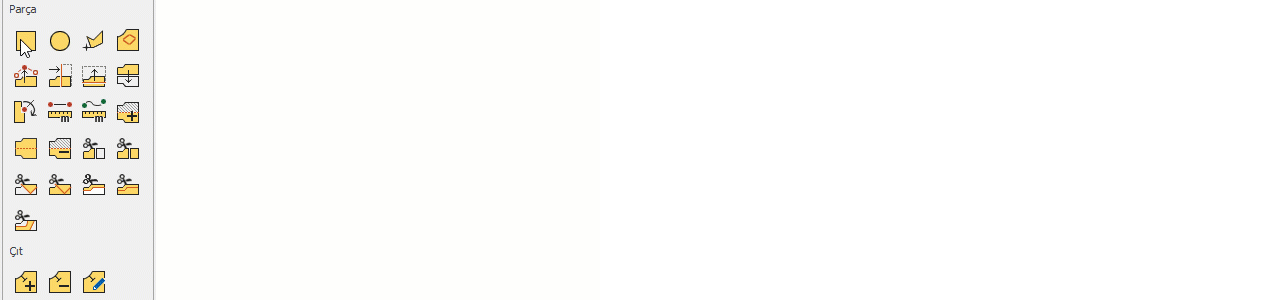

Dikdörtgen

Dikdörtgen formda yeni bir parça oluşturmak için aşağıdaki adımlar izlenir:

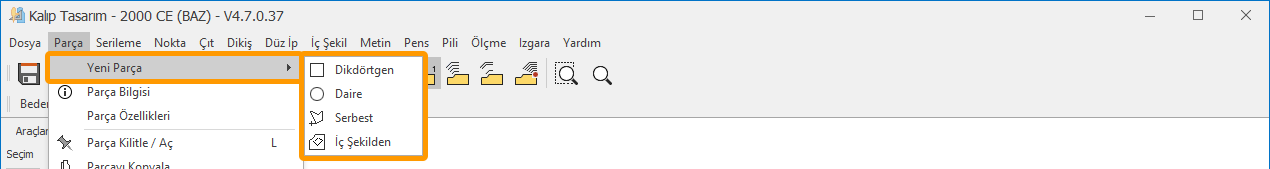

1.) Kalıp Tasarım ekranında, Parça menüsünden Yeni Parça > Dikdörtgen seçeneğine tıklanır.

2.) Sol mouse tuşuna basılı tutularak bir dikdörtgen çizilir.

3.) Mouse tuşu bırakıldığında, dikdörtgenin en ve boy değerlerinin girilebileceği Yeni Parça Ekle ekranı açılır.

Açılan Yeni Parça Ekle penceresinde aşağıdaki adımlar izlenir:

Parça Adı girilir (varsayılan olarak "Yeni Parça" gelir).

Parçanın X ve Y uzunluk değerleri girilir.

Yön seçimi, parçanın pastal yerleşiminde alacağı yönü belirler (daha detaylı bilgi için "Parça Düzenleme" bölümüne bakınız).

• Orijinal: Parça, kalıp tasarım ekranında çizildiği gibi ve pastalda tek adet olarak kullanılır.
• Çevrilmiş: Parçalar, kalıp tasarım ekranında kaydedildiklerinin 180 derece tersine pastala yerleştirilir.
• 2X: Parça, pastal ekranına orijinal haliyle birlikte X ekseninde bir kopya oluşturularak iki adet eklenir.
• 2Y: Parça, pastal ekranına orijinal haliyle birlikte Y ekseninde bir kopya oluşturularak iki adet eklenir.

Kumaş bölümünün sağındaki ok ile, model oluşturma aşamasında modele eklenen kumaşların listesi açılır ve buradan istenen kumaş parçaya atanır.

4.) Tamam ile onaylanır.

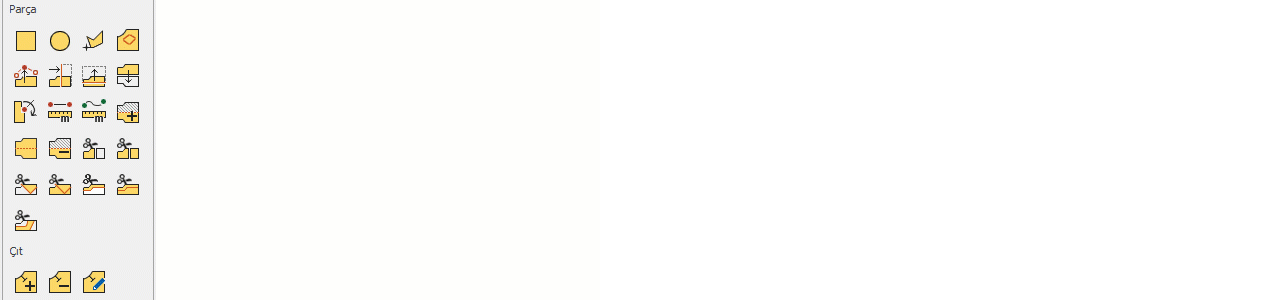

Daire

Daire veya oval formda yeni bir parça oluşturmak için kullanılır.

1.) Kalıp Tasarım ekranında, Parça menüsü altında Yeni Parça > Daire seçeneğine tıklayın.

2.) Sol mouse tuşuna basılı tutarak bir daire oluşturun.

3.) Mouse tuşunu bıraktığınızda, dairenin en ve boy değerleri, ismi, yönü ve kumaş bilgilerini girebileceğiniz Yeni Parça Ekle penceresi açılır.

Açılan pencereye;

Parça Adı girilir (varsayılan olarak "Yeni Parça" gelir).

Dairenin X ve Y uzunluk değerleri girilir (daire için X ve Y değerleri aynı olmalıdır).

Yön seçimi, parçanın pastal yerleşiminde alacağı yönü belirler (daha detaylı bilgi için "Parça Düzenleme" bölümüne bakınız).

• Orijinal: Parça, kalıp tasarım ekranında çizildiği gibi ve pastalda tek adet olarak kullanılır.
• Çevrilmiş: Parçalar, kalıp tasarım ekranında kaydedildiklerinin 180 derece tersine pastala yerleştirilir.
• 2X: Parça, pastal ekranına orijinal haliyle birlikte X ekseninde bir kopya oluşturularak iki adet eklenir.
• 2Y: Parça, pastal ekranına orijinal haliyle birlikte Y ekseninde bir kopya oluşturularak iki adet eklenir.

Kumaş bölümünün sağındaki ok ile, model oluşturma aşamasında modele eklenen kumaşların listesi açılır ve buradan istenen kumaş parçaya atanır.

4.) Tamam ile onaylanır.

Serbest

Serbest çizim ile yeni parça oluşturmak için kullanılır.

1.) Kalıp Tasarım ekranında Parça menüsü altında Yeni Parça > Serbest tıklanır.

2.) Sol mouse tuşu ile saat yönünde çizim başlatılır.

3.) Sol mouse tuşu ile köşe noktası, sağ mouse tuşu ile kavis noktası eklenerek çizime devam edilir.

4.) Çizim klavyeden Enter tuşu ile bitirilir. (başlangıç noktası ile son nokta otomatik birleşir)  Parça isminin, yön ve kumaş bilgilerinin yazılabileceği Yeni Parça Ekle ekranı açılır.

Açılan pencereye;

Parça Adı girilir (varsayılan olarak "Yeni Parça" gelir).

Yön seçimi, parçanın pastal yerleşiminde alacağı yönü belirler (daha detaylı bilgi için "Parça Düzenleme" bölümüne bakınız).

• Orijinal: Parça, kalıp tasarım ekranında çizildiği gibi ve pastalda tek adet olarak kullanılır.
• Çevrilmiş: Parçalar, kalıp tasarım ekranında kaydedildiklerinin 180 derece tersine pastala yerleştirilir.
• 2X: Parça, pastal ekranına orijinal haliyle birlikte X ekseninde bir kopya oluşturularak iki adet eklenir.
• 2Y: Parça, pastal ekranına orijinal haliyle birlikte Y ekseninde bir kopya oluşturularak iki adet eklenir.

Kumaş bölümünün sağındaki ok ile, model oluşturma aşamasında modele eklenen kumaşların listesi açılır ve buradan istenen kumaş parçaya atanır.

4.) Tamam ile onaylanır.

Çizim esnasında klavyeden kısayol tuşları ile Y ekseninde veya X ekseninde paralel çizim yapılabilir, Del tuşu ile geri adım atılabilir.

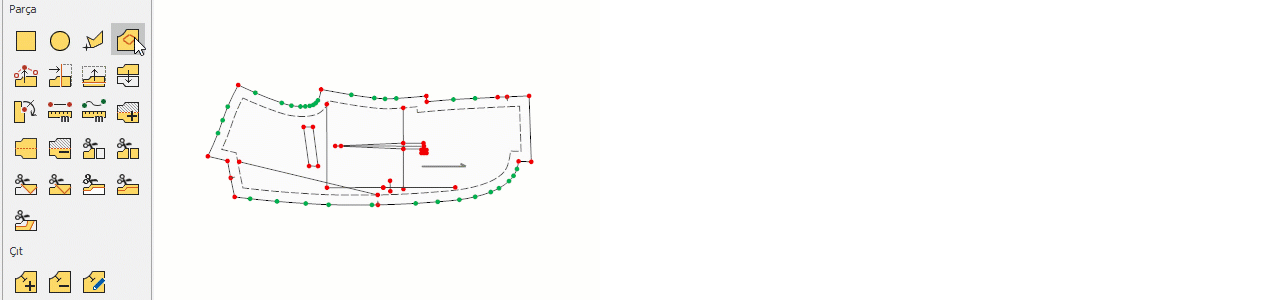

İç Şekilden

Parça içinde önceden oluşturulmuş ve kapatılmış bir iç şekilden parça oluşturmak için kullanılır.

1.) Kalıp tasarım ekranında Parça menüsünden Yeni Parça> İç Şekilden    tıklanır.

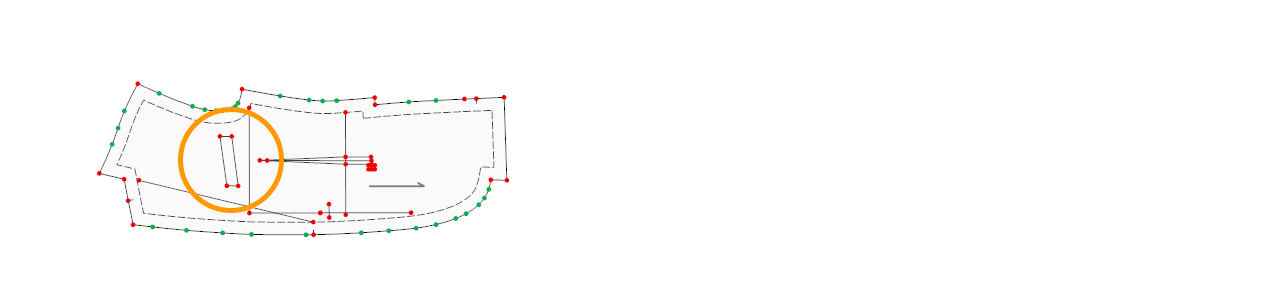

2.) Parça içindeki iç şekil tıklanır.

3.) Açılan Orijinal iç şekli saklamak istiyor musunuz? mesajından istenilen seçilir.

4.) Evet ile iç şekil saklanır, Hayır ile iç şekil silinir.
