Çıt İşlemleri

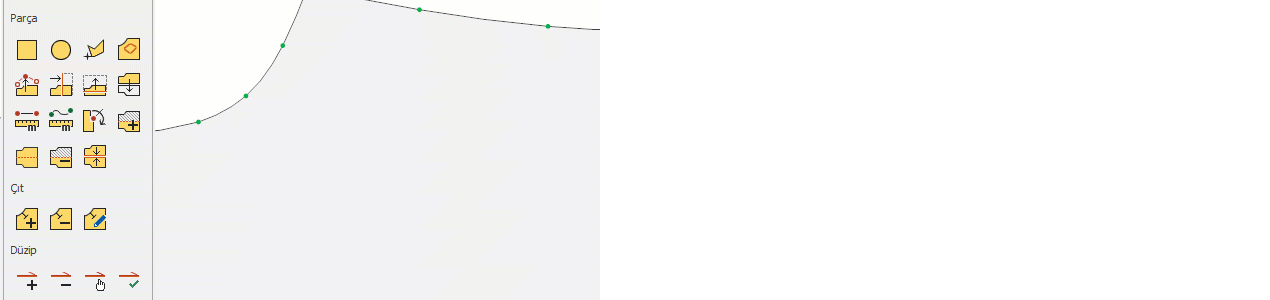

Çıt Ekle
Kalıp Tasarım ekranında parçanın istenilen noktasına çıt eklemek için kullanılır.

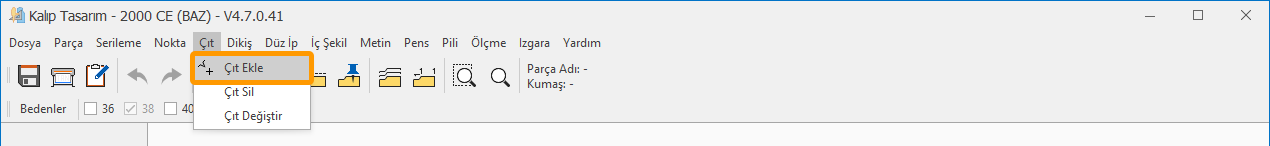

1.) Kalıp Tasarım ekranında Çıt menüsünden Çıt Ekle tıklanır.
2.) Çıt eklenecek nokta mouse ile tıklanır, Çıt Ekle penceresi açılır.
3.) Açılan pencereden çıt tipi, çıtın en boy değerleri (I çıtta sadece boy açılır) girilir ve Tamam ile onaylanır.
I Çıt Ekle
V Çıt Ekle
T Çıt Ekle
U Çıt Ekle
Açı kutucuğu işaretlenirse açı değer penceresi aktif hale gelir ve girilen açı değeri kadar çıta açı verilebilir.
Çıta verilen açı değeri tüm bedenlere yansır.
Açı kutucuğunun işareti kaldırılırsa girilen açı değeri geçersiz olur ve çıt hattın dikine olan eski konumuna geri döner.
Ters Çevir kutucuğu işaretlenirse girilen çıt parça hattının dışına verilir.

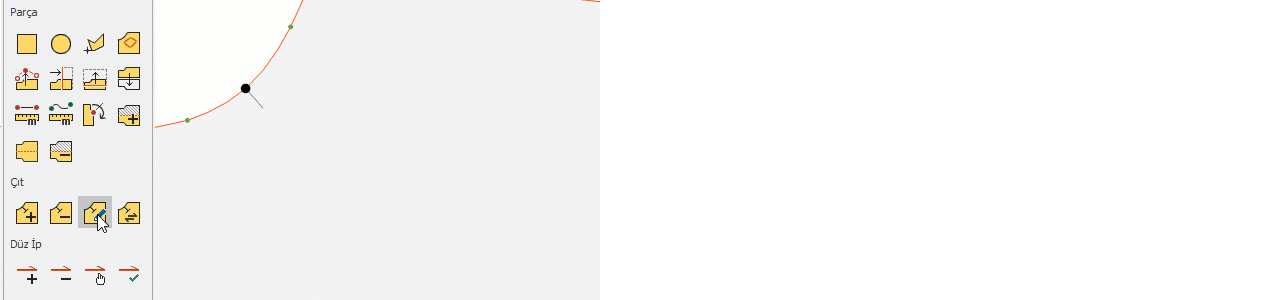

Çıt Değiştir
Mevcut bir çıtta değişiklik yapmak için kullanılır.
1.) Kalıp Tasarım ekranında Çıt menüsünden Çıt Değiştir tıklanır.
2.) Değişklik yapılacak çıt mouse ile tıklanır, açılan çıt değiştir penceresinden istenilen değişiklik yapılır ve Tamam ile onaylanır.
Çıt Sil
Mevcut çıtı silmek için kullanılır.
1.) Kalıp Tasarım ekranında Çıt menüsünden Çıt Sil tıklanır.
2.) Silinecek çıt mouse ile tıklanır ve silinir.
