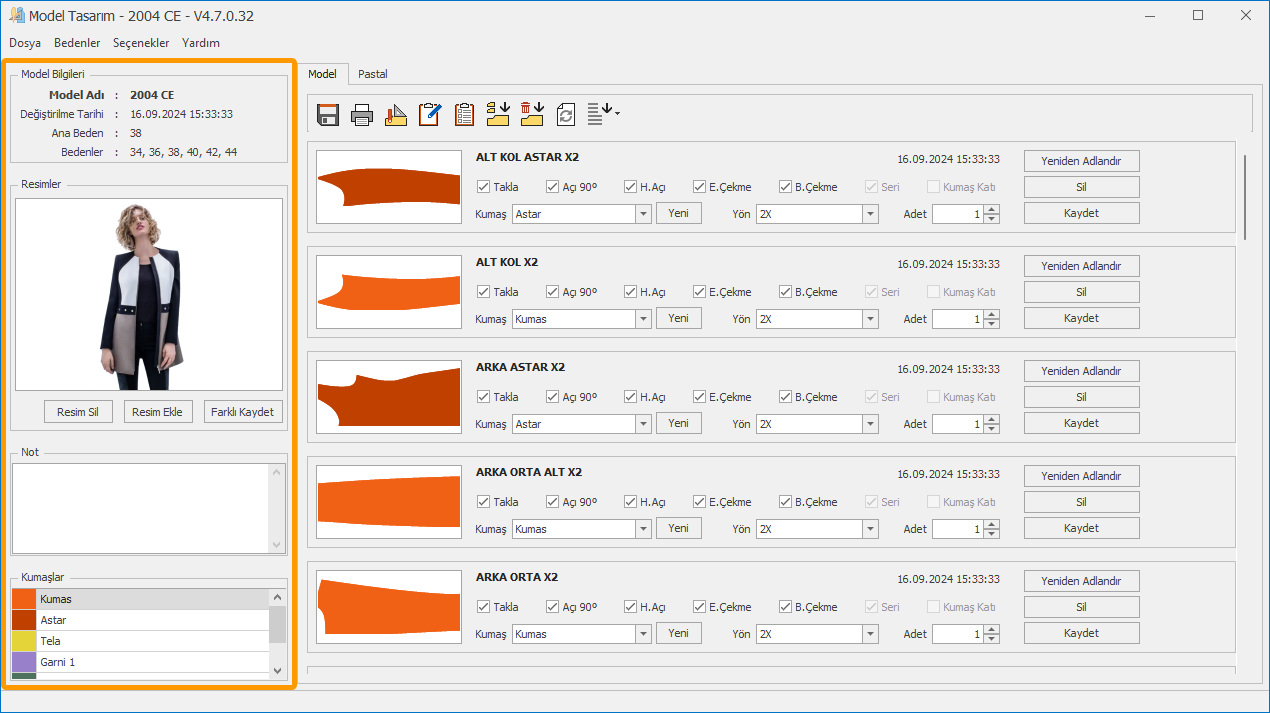

Model Tasarım Ekranı

Bu ekran, modele ait bilgilerin, parçaların ve pastalların topluca görüldüğü ve değiştirildiği yerdir.

Ana ekranda, Model Sütununda modele çift tıklayarak veya model seçildikten sonra Model Tasarım ikonu ile bu ekran açılır.

Sol sütunda aşağıdaki bilgiler yer alır:

Sağ sütunda Model ve Pastal sekmelerinde modele ait parçalar ve pastallar yer alır.

	Kaydet; Yapılan değişiklikler kaydedilir.
	Yazdır; Modele ait istenen bölümleri bilgisayara bağlı yazıcıya göndermek için kullanılır.
	Kalıp Tasarım; Model ait kalıp tasarım ekranı açılır.
	Teknik Kart; Modele ait teknik kart ekranı açılır.
	Parça Listesi; Modeldeki tüm parçaların detaylı bilgilerini içeren tablo açılır. Bu ekrandaki bilgiler yalnızca takip amaçlıdır, üzerinde değişiklik yapılamaz.
	Parça Çağır; Başka bir modelden mevcut modele parça eklemek için kullanılır.
	Silinmiş Parçayı Geri Al; Modelden silinmiş olan parça veya parçaları modele geri almak için kullanılır.
	Toplu Değişim; Parçalar üzerinde toplu değişim yapmak için kullanılır.
	Sırala; Parçaları seçilen özelliğe göre sıralar.

	Pastal Ekle; Yeni pastal planı oluşturulur.
	Pastal Düzenle; Önceden oluşturulmuş pastal ekranı açılır ve değişiklikler yapılır.

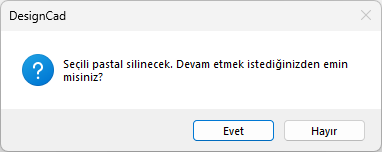

	Pastal Sil; Listede seçili olan pastal silinir. Silinecek pastal, listeden seçilir. Pastalı Sil ikonu tıklanır. Açılan pencerede silme işlemi onaylanır. Dikkat; Silinen pastallar geri alınamaz.
	Pastalı Yeniden Adlandır; Mevcut pastalın ismi değiştirilir. İsmi değiştirilecek pastal listeden seçilir. Pastalı Yeniden Adlandır ikonu tıklanır. Açılan pencerede pastalınıza yeni isim verilir ve Tamam ile onaylanır.
	Pastalı Çoğalt; Seçili olan pastalın kopyasını oluşturur.
	Pastal Bilgisi; Seçili pastala ait kumaş, çekme, verimlilik, metraj ve alan bilgilerini içeren pencere açılır.
	Çizdir; Seçili pastal, çizim ekranına gönderilir ve otomatik olarak çizim ekranı açılır.
