İç Nokta Ekle/Taşı/Sil

Parça içine iç nokta eklemek için kullanılan bir işlemdir.

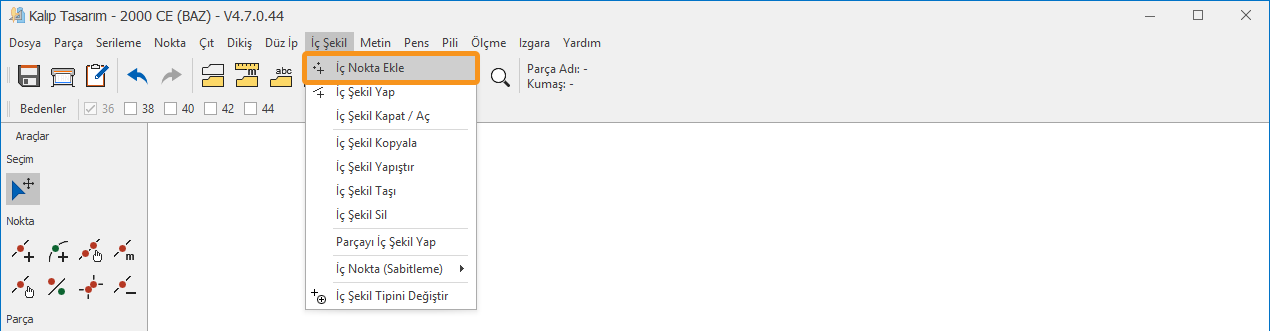

1.) Kalıp Tasarım ekranında, İç Şekil menüsünden İç Nokta Ekle tıklanır.

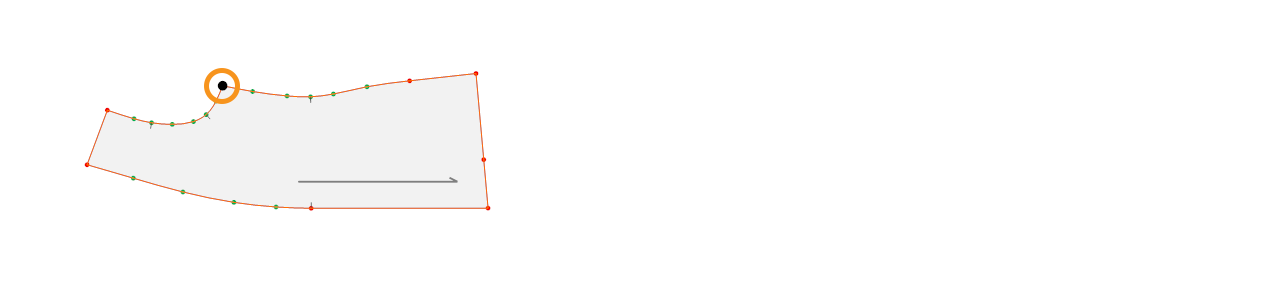

2.) İç nokta eklenecek parçanın üzerinde bir referans noktası seçilir.

3.) Referans noktası seçildikten sonra, iç nokta eklemek için üç farklı yöntem kullanılabilir:

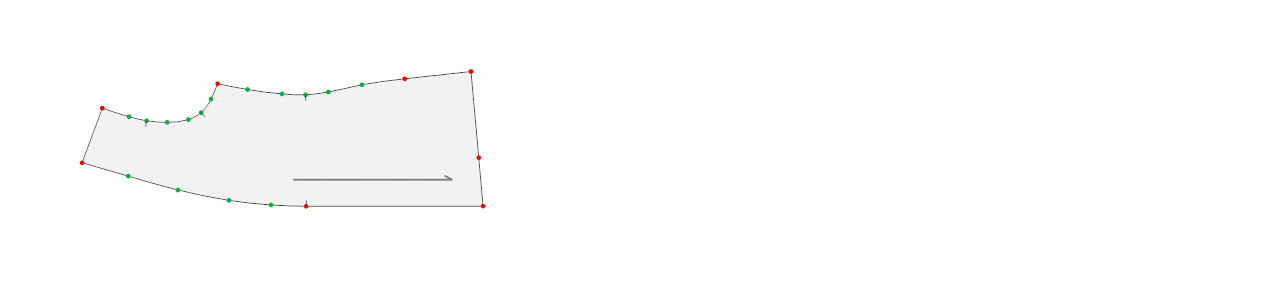

a.) Mouse ile Serbest Ekleme:

• Referans noktasından başlayarak mouse yardımıyla iç nokta, oluşturulacağı koordinata taşınır.
• Sağ mouse tuşu veya Enter tuşu ile işlem onaylanır.

b.) Yön Tuşları ile Ekleme:

• Referans noktası seçildikten sonra klavyeden yön tuşları kullanılarak iç nokta oluşturulacak konuma taşınır.
  • Yön Tuşları: 1 cm adımlarla hareket eder.
  • Ctrl+Shift+Yön Tuşları: 0,5 cm adımlarla hareket eder.
  • Ctrl+Yön Tuşları: 0,1 cm adımlarla hareket eder.
  • Shift+Yön Tuşları: 0,01 cm adımlarla hareket eder.
• Sağ mouse tuşu veya Enter tuşu ile işlem onaylanır.

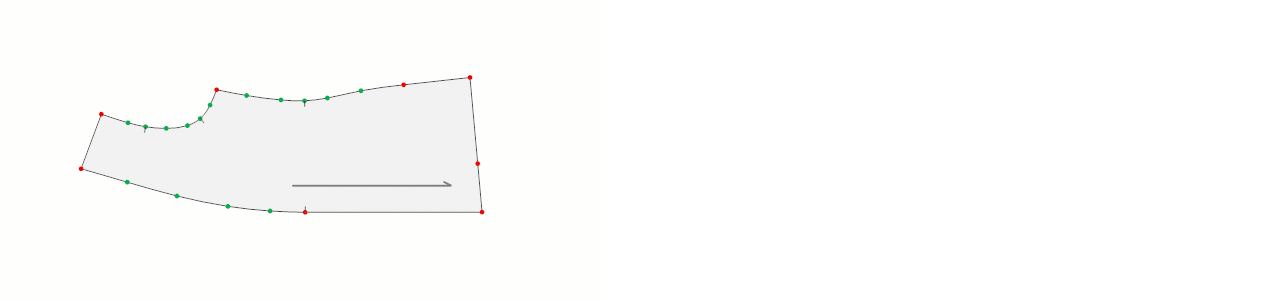

c.) Ölçülü Ekleme:

• Referans noktası seçildikten sonra klavyeden M tuşuna basılır.
• Açılan pencereye iç noktanın oluşturulacağı X ve Y koordinat değerleri girilir.
• Tamam ile işlem onaylanır.

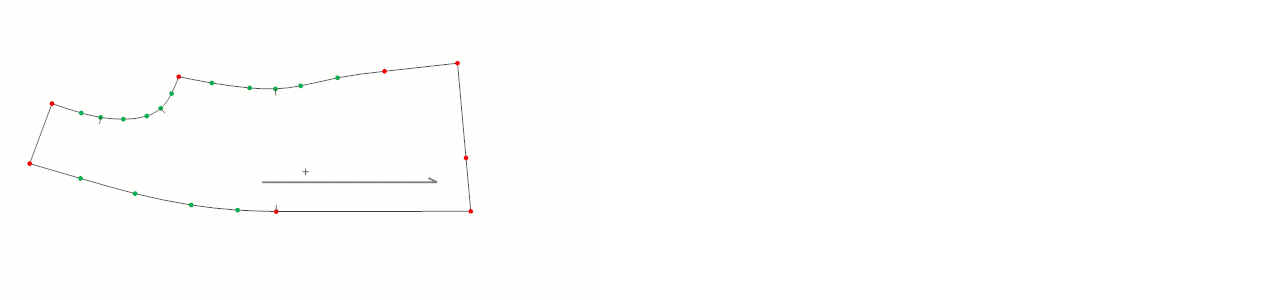

Parça içindeki bir iç noktayı taşımak için kullanılan bir işlemdir.

1.) Kalıp Tasarım ekranında, İç Şekil menüsünden İç Nokta Taşı seçilir.

2.) Taşınacak iç nokta mouse ile seçilir.

3.) İç nokta seçildikten sonra taşımak için üç farklı yöntem kullanılabilir:

a.) Mouse ile serbest taşıma:

• İç nokta, mouse yardımıyla serbest olarak istenilen konuma taşınır.
• Sağ mouse tuşu veya Enter tuşu ile işlem onaylanır.

b.) Yön Tuşları ile taşıma:

• İç nokta seçildikten sonra klavyeden yön tuşları kullanılarak hareket ettirilir.
  • Yön Tuşları: 1 cm adımlarla hareket eder.
  • Ctrl+Shift+Yön Tuşları: 0,5 cm adımlarla hareket eder.
  • Ctrl+Yön Tuşları: 0,1 cm adımlarla hareket eder.
  • Shift+Yön Tuşları: 0,01 cm adımlarla hareket eder.
• Sağ mouse tuşu veya Enter tuşu ile işlem onaylanır.

c.) Ölçülü taşıma:

• İç nokta seçilir ve klavyeden M tuşuna basılır.
• Açılan pencerede, taşınacağı X ve Y koordinat değerleri girilir.
• Tamam ile işlem onaylanır.
