Kalıp Tasarım Soruları
Bu bölümde Kalıp Tasarım bölümü ile ilgili sorular yer almaktadır.

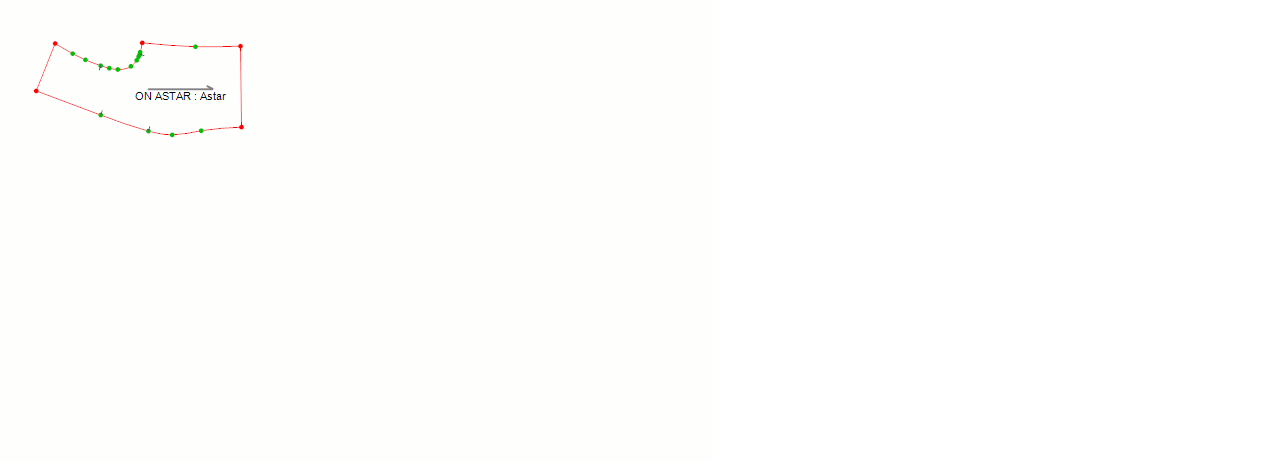

Kalıp tasarım ekranında, serilere ayrılacak parça seçilir.
Serileme menüsünden Serileri Ayrı Parça Yap
veya parçaya sağ mouse tuşu ile tıklanarak açılan pencereden de Serileri Ayrı Parça Yap tıklanır.Serilerine ayrılan parçalar, Parça İsmi_Beden formatında hem parçalar menüsüne hem de çalışma ekranına eklenir.

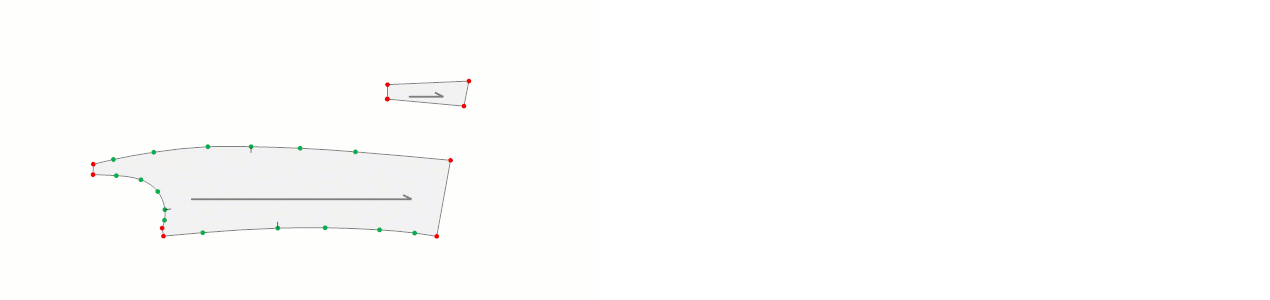

- Kalıp Tasarım ekranında, Parça menüsünden Parça Birleştir
seçeneğine tıklanır. - Birleştirilecek ilk parçanın birleştirme noktası (1. Nokta) seçilir. Ardından ikinci parçanın birleştirme noktası (2. Nokta) belirlenir.
İkinci nokta seçildikten sonra, hangi tarafın birleştirileceğini belirlemek için Parça Birleştir Penceresi açılır. Ekranda, birleştirilecek parçaların konumu gösterilir. (Bu işlem sırasında 1. noktanın seçildiği parça sabit kalır.)
Açılan pencereden, birleştirilecek çizgi seçilir:
- Sonraki Çizgiye: 1. noktanın saat yönündeki çizgisine birleştirme yapılır.
- Önceki Çizgiye: 1. noktanın saat yönünün tersindeki çizgisine birleştirme yapılır.
Hangi çizgiye birleştirme yapılacağı belirlendikten sonra Tamam butonuna basılarak işlem onaylanır.
Bu işlem, ana beden ismini değiştirmeden seçilen bedenin ölçüsünü ana bedene taşır ve seri yeni beden düzenine göre azalır veya artar.
- Model Tasarım ekranında menüden Bedenler tıklanır.
- Açılan pencereden Yeni Ana Beden seçilir ve Tamam ile onaylanır.
Örneğin: 38 bedende hattın ölçüsü 13,34 cm iken bu işlemden sonra 38 bedenin ölçüsü 14,34 cm olur.
Eklenen yeni bedenleri DesignCad otomatik olarak düzenler.
Bu işleme onay verdiğiniz zaman modele ait teknik kart tabloları ve pastal dosyaları otomatik olarak silinecektir.
