Nokta Ekle

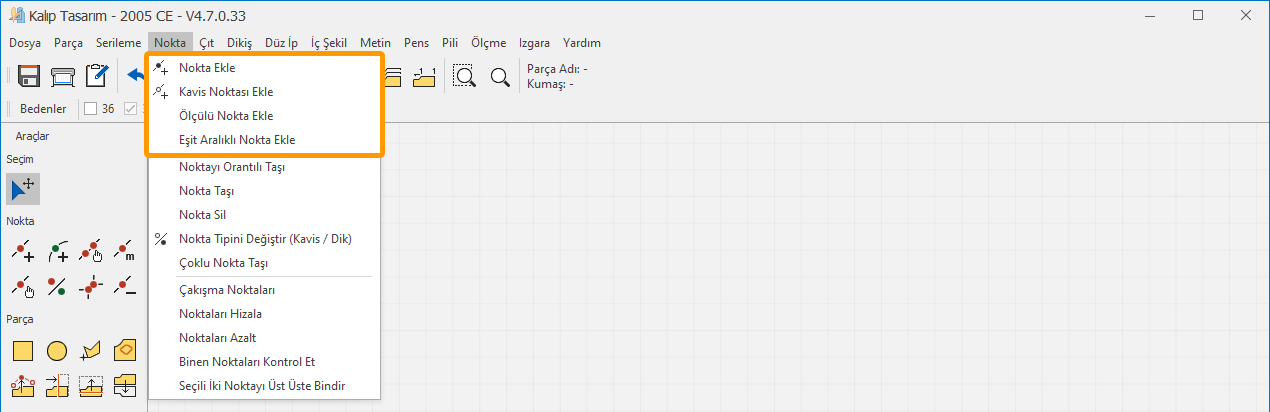

Kalıp Tasarım ekranında parça hattı üzerine nokta eklemek için kullanılır. Dört farklı şekilde nokta ekleyebilirsiniz.

Nokta Ekle (Köşe Noktası)

Parça hattı üzerine köşe noktası eklemek için şu adımlar izlenir:

1. Kalıp Tasarım ekranında, Nokta menüsünden Nokta Ekle seçilir.
2. Parça hattı üzerinde nokta eklenecek başlangıç noktası seçilir.
3. Mouse'u saat yönünde hareket ettirerek yeni nokta eklenir.
4. Sağ mouse tuşuna ya da klavyeden Enter tuşuna basılarak yeni nokta eklenir.

Kavis Noktası Ekle

Parça hattı üzerine kavis noktası eklemek için kullanılır.

1. Kalıp Tasarım ekranında, Nokta menüsünden Kavis Noktası Ekle seçilir.
2. Parça hattı üzerinde nokta eklenecek başlangıç noktası seçilir.
3. Mouse'u saat yönünde hareket ettirerek yeni nokta eklenir ve kavis hattı mouse hareketiyle belirlenir.
4. Klavyeden Enter tuşuna ya da sağ mouse tuşuna basılarak yeni nokta eklenir.

Ölçülü Nokta Ekle

Parça hattı üzerine, seçilen noktadan belirli bir uzaklığa köşe noktası eklemek için kullanılır.

1. Kalıp Tasarım ekranında, Nokta menüsünden Ölçülü Nokta Ekle tıklanır.
2. Parça hattı üzerinde nokta eklenecek başlangıç noktası seçilir.
3. Açılan Ölçülü Nokta Ekle penceresine girilen değer kadar uzaklığa, saat yönünde hat üzerinde köşe noktası eklenir.
4. Tamam butonuna tıklanarak işlem onaylanır.

 Saat yönünün tersine nokta eklemek için, değer eksi girilmelidir. (örn; -6 cm)

Eşit Aralıklı Nokta Ekle

Parça hattı üzerinde, iki köşe noktası arasına istenilen sayıda nokta eklemek için kullanılır.

1. Kalıp Tasarım ekranında, Nokta menüsünden Eşit Aralıklı Nokta Ekle ikonu seçilir.
2. Parça hattı üzerinde, nokta eklenecek başlangıç noktası seçilir.
3. Açılan Eşit Aralıklı Nokta Ekle penceresine, başlangıç noktasından bir sonraki köşe noktasına kadar eklenecek nokta sayısı girilir.
4. Tamam butonuna tıklanarak işlem onaylanır.

 Seçilen başlangıç noktası ile saat yönündeki ilk köşe (kırmızı) noktasına kadar girilen değer kadar eşit aralıklı nokta eklenir.
