Çizici

Çiziciye (plotter) gönderilen çizim dosyalarının nasıl gönderileceğinin, gönderilen dosyada pastala ait hangi bilgilerin olacağının belirlendiği sekmedir.

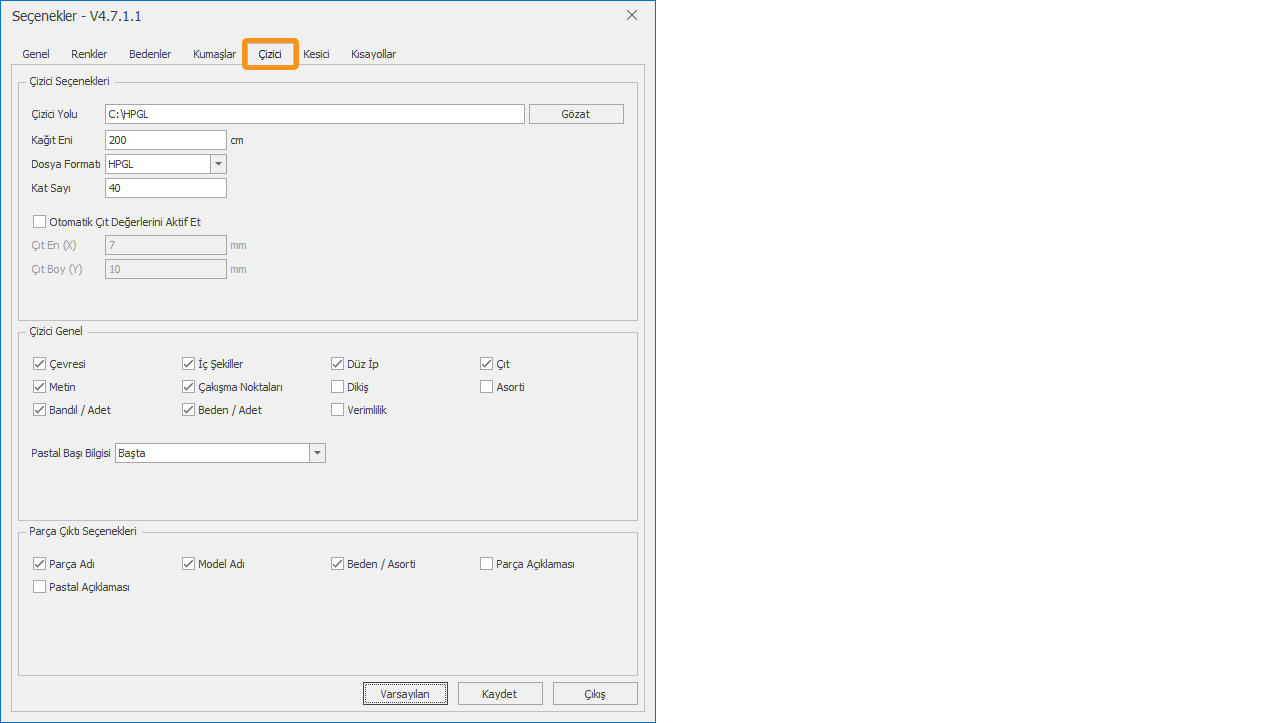

Tüm sayfaların Dosya menüsünden Seçenekler ikonu ile açılır ve Çizici sekmesi seçilir.

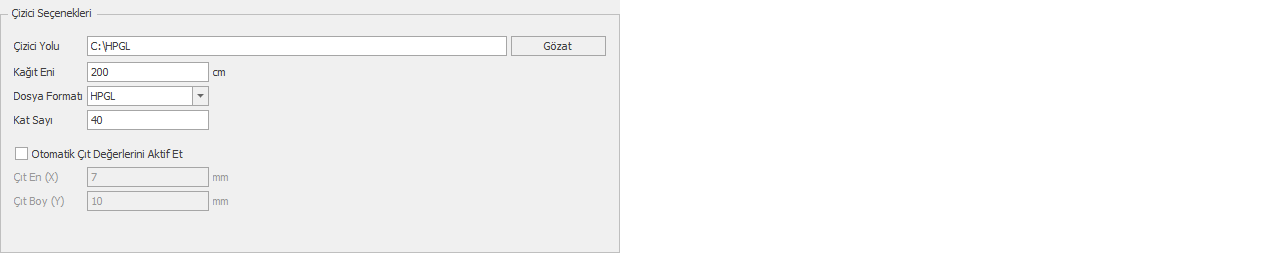

Çizici Seçenekleri bölümünden çizici (plotter) ayarları yapılır.

Çizici Yolu bölümünden çizim dosyasının gönderileceği alan seçilir, (varsayılan C:\HPGL) Gözat butonu ile açılan pencereden seçilir.

Kağıt Eni bölümünden maksimum pastal en değeri girilir. (bu değerin üstünde oluşturulan pastallarda DesignCad uyarı verir)

Dosya Formatı bölümünden gönderilen çizim dosyasının çiziciye göre çizim formatı seçilir. (HPGL veya HP2)

Katsayı bölümünden gerekiyorsa gönderilen çizim dosyasının katsayısı belirtilir. (varsayılan 1/0,025=40mm 'dir.)

Otomatik Çıt Değerleri Aktif Et kutucuğu aktif hale getirilirse oluşturulan HPGL ve HP2 dosyalarındaki çıtların boyu Çıt En (X) ve Çıt Boy (Y) kutularına girilen değerler kadar olur.  “Kalıp tasarım ekranında belirtilen çıt değerleri oluşturulan HPGL ve HP2 dosyalarına yansımaz.”

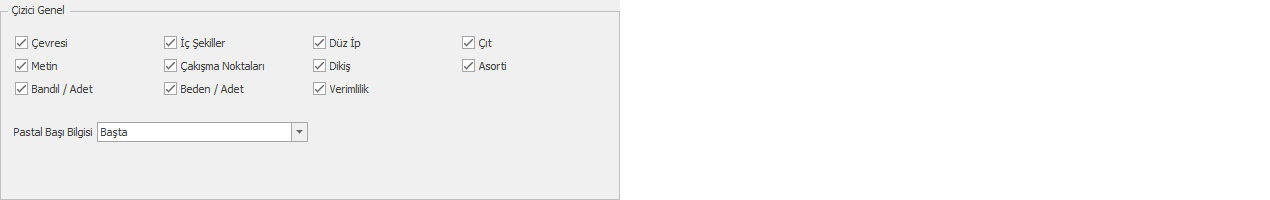

Çizici Genel bölümünde oluşturulan pastal dosyasının çıktısında yer alması istenen özelliklerin seçimi yapılır, işaretli olan özellik pastal çıktısında görünür, işareti kaldırılan özellik pastal çıktısında görünmez. (varsayılan hepsi işaretli gelir)

Pastal Başı Bilgisi bölümünden pastal bilgi yazısının pastalın başında veya sonunda olması seçilir.

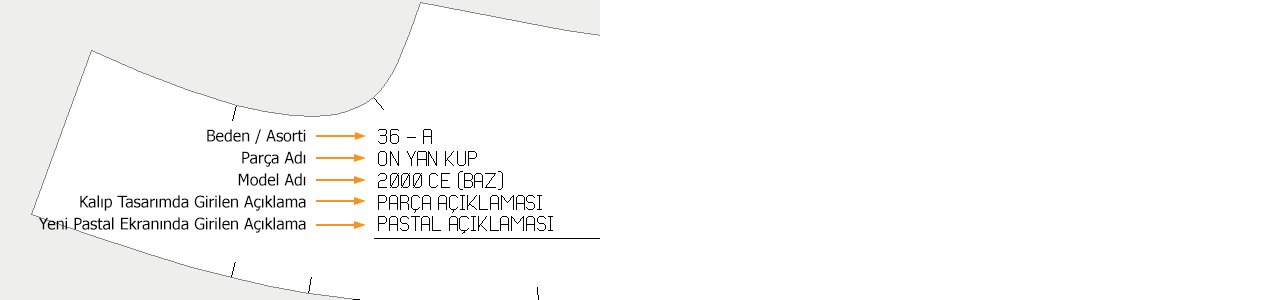

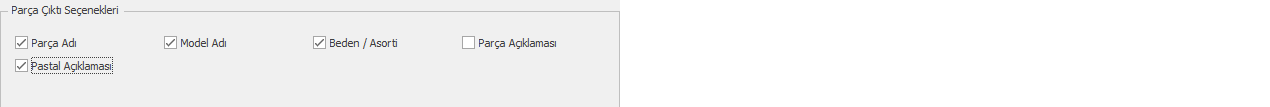

Parça Çıktı Seçenekleri bölümünden oluşturulan pastal dosyasındaki parçaların içinde yazan bilgi yazılarının hangilerinin yazıp yazmayacağı seçilir. işaretli olan özellik pastal çıktısında görünür, işareti kaldırılan özellik pastal çıktısında görünmez. (varsayılan hepsi işaretli gelir)

İstenen tüm değişiklikler yapıldıktan sonra Çizici sekmesinin en altındaki Kaydet butonu ile yapılan değişiklikler kaydedilir.
