Çekme/Salma ve Pay Verme

Parçaya Çekme/Salma Verme

Bu işlem, kalıp tasarım ekranında bir parçaya X ve/veya Y ekseni yönünde çekme veya salma değeri vermek için kullanılır.

1.) Kalıp tasarım ekranında çekme/salma verilecek parça mouse ile seçilir.

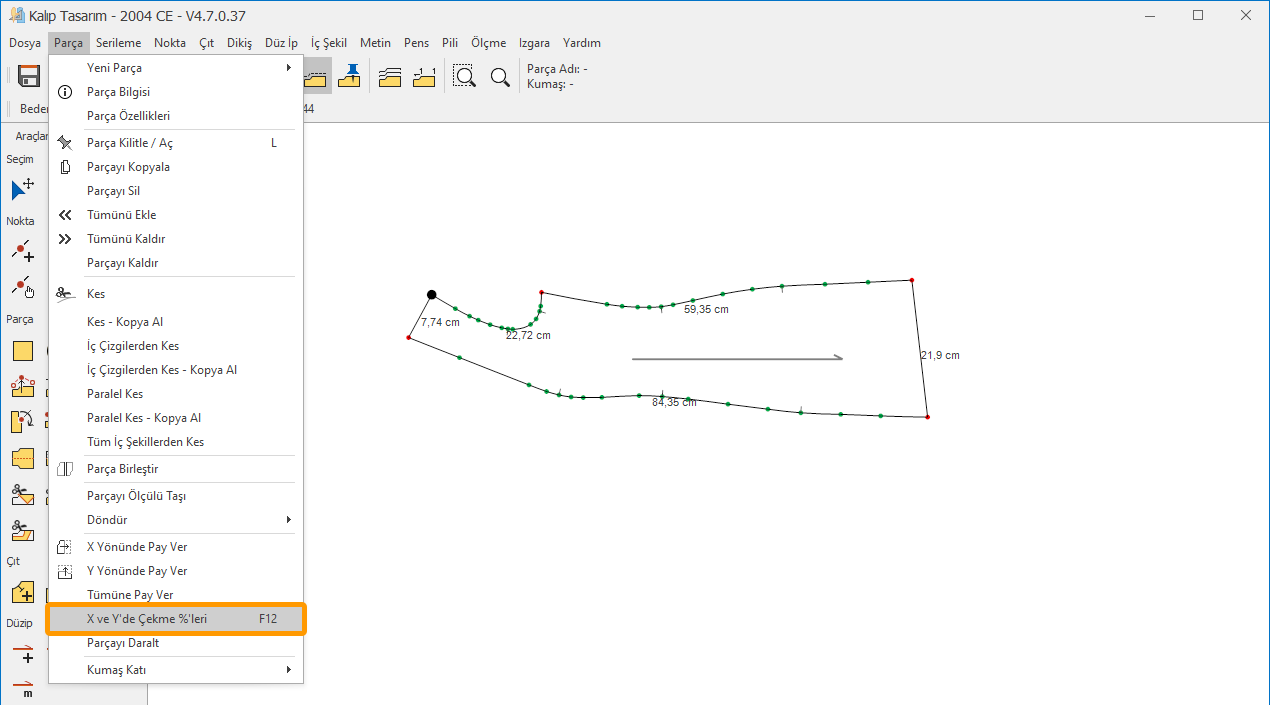

2.) Parça menüsünden X ve Y’de Çekme %‘leri ikonuna tıklanır.

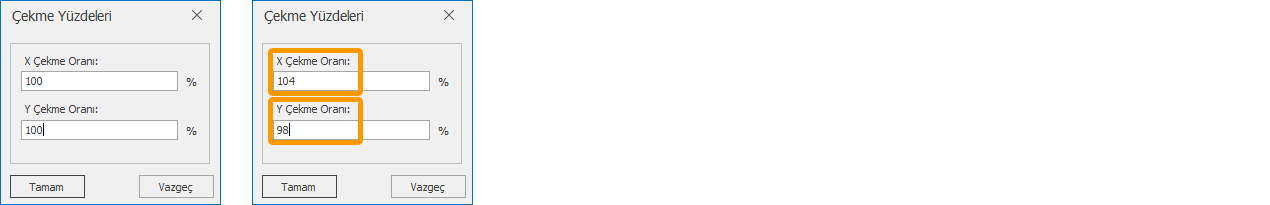

3.) Açılan pencerede, parçaya istenen çekme/salma değerleri X ve Y kutucuklarına yüzde değeri olarak girilir. X ve Y değerleri varsayılan olarak %100 gelir;

Salma için %100'ün üstü, Çekme için ise %100'ün altındaki değerler girilmelidir.

Eğer bir parçada boyda % -4 çekme ve ende % 2 salma uygulanacaksa, tabloya parçanın ekrandaki duruşuna göre X yönünde (boy) 104, Y yönünde (en) 98 yazılmalıdır.

4.) Tamam butonuna basılarak işlem onaylanır.

Çekme veya salma verilmiş bir parçayı eski haline getirmek için parça yeniden seçilir, parça menüsünden X ve Y’de Çekme %‘leri ikonuna tıklanır ve açılan tabloda X ve Y kutucuklarına %100 yazılarak Tamam ile işlem onaylanır.

Parçaya Pay Ver

Bu işlem, parçaya X veya Y ekseni yönünde belirli bir pay vermek için kullanılır.

X Yönünde Pay Vermek İçin:

Y ekseni üzerinde belirlenen hattın bir tarafını sabit tutarak, diğer tarafını X ekseni yönünde orantılı bir şekilde taşımak amacıyla kullanılır.

Kalıp Tasarım ekranında, Parça menüsünden X Yönünde Pay Ver ikonu tıklanır.
Parça üzerinde Y ekseni yönünde bir hat belirir. Bu hattın istenilen tarafındaki herhangi bir nokta, mouse ile tutulur.
Seçimden sonra, hareket ettirilecek nokta (hareketli nokta) seçilir ve hat X ekseni yönünde büyütülür veya küçültülür.
- Y ekseni üzerindeki sabit alan dışındaki noktalar, hareket ettirilmez.
İşlem tamamlandığında, Enter tuşuna basılarak onaylanır.

İşlem sırasında M tuşuna basıldığında, açılan pencereden ölçü girilerek istenen miktarda taşıma yapılabilir.

Nokta seçildikten sonra klavyedeki Yön Tuşları ile nokta taşınabilir:

Yön Tuşları ile 1 cm
Ctrl + Shift + Yön Tuşları ile 0,5 cm
Ctrl + Yön Tuşları ile 0,1 cm
Shift + Yön Tuşları ile 0,01 cm adımlarla hareket ettirilir.

İşlem, Sağ mouse tuşu veya Enter tuşu ile onaylanır.

Y Yönünde Pay Vermek İçin:

X ekseni üzerinde belirlenen hattın bir tarafını sabit tutarak, diğer tarafını Y ekseni yönünde orantılı bir şekilde taşımak amacıyla kullanılır.

Kalıp Tasarım ekranında, Parça menüsünden Y Yönünde Pay Ver ikonu tıklanır.
Parça üzerinde X ekseni yönünde bir hat belirir. Bu hattın istenilen tarafındaki herhangi bir nokta, mouse ile tutulur.
Seçimden sonra, hareket ettirilecek nokta (hareketli nokta) seçilir ve hat Y ekseni yönünde büyütülür veya küçültülür.
- X ekseni üzerindeki sabit alan dışındaki noktalar, hareket ettirilmez.
İşlem tamamlandığında, Enter tuşuna basılarak onaylanır.
