Pens Aç Kapat (Gode)

Parçada açılan bir pensin uç noktasını kalıbın başka bir noktasına bağlayarak pensi açma işlemidir.

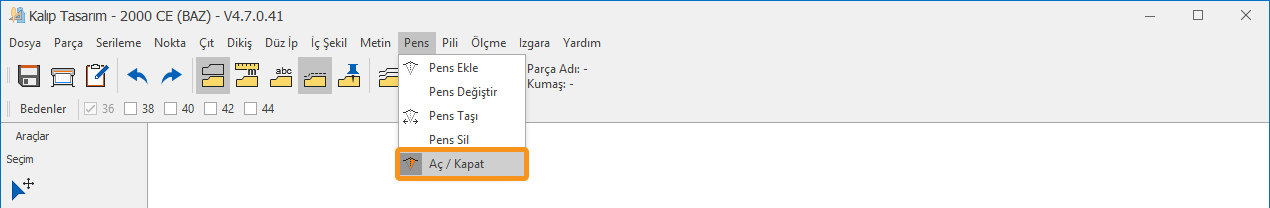

1.) Kalıp Tasarım ekranında, Pens menüsünden Aç/Kapat seçeneğine tıklanır.

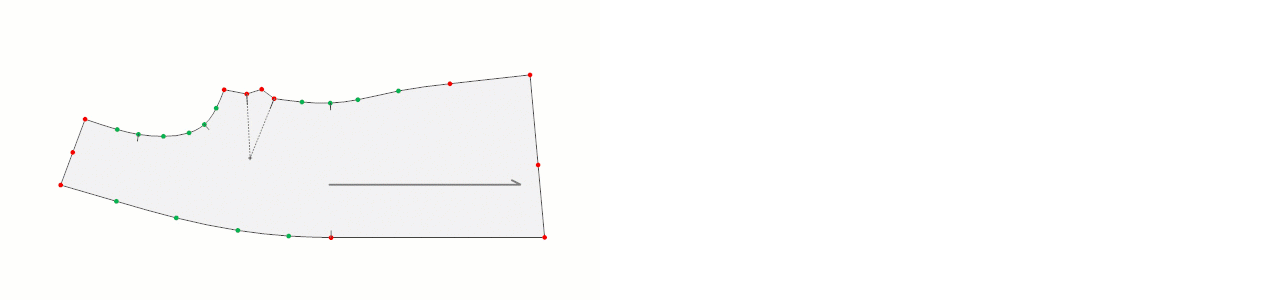

2.) Parçada bağlanacak pens ve ardından bağlanacağı nokta mouse ile seçilir. (seçilen pensin uç noktaları seçilemez)

3.) Pensin kapatılacağı taraf (sol veya sağ) seçilir.

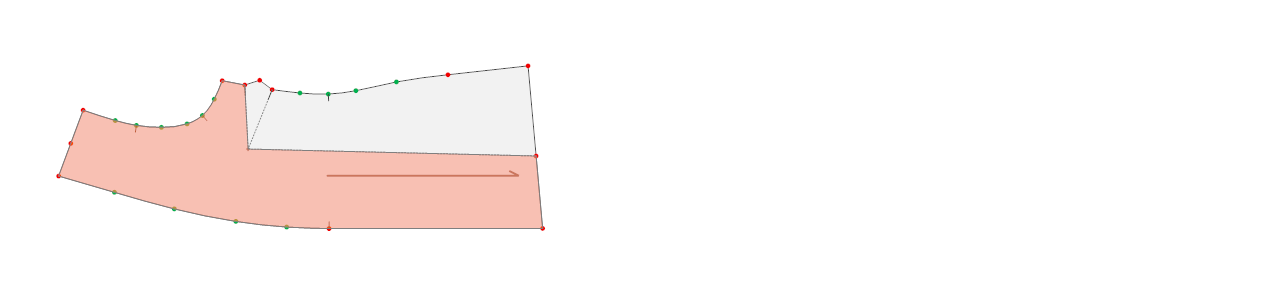

4.) Kapatılacak taraf seçildikten sonra, mouse hareketi ile pens kapatılır. Bu sırada bağlandığı diğer taraf, ana pens kapandıkça açılır.

5.) İstenilen değer yakalandığında mouse ile tıklanır ve Pens Aç/Kapat penceresi açılır. Açılan pencereye kapanma değeri uzaklık (cm) veya yüzde olarak girilir:

• Pens Değeri (cm): Ana pensin iki noktası arasındaki uzaklıktır.
• Pens Değeri (%): Ana pensin iki noktası arasındaki uzaklığın yüzde değeridir. Orijinal hali %100’dür.

6.) Tamam butonuna tıklanarak işlem onaylanır.

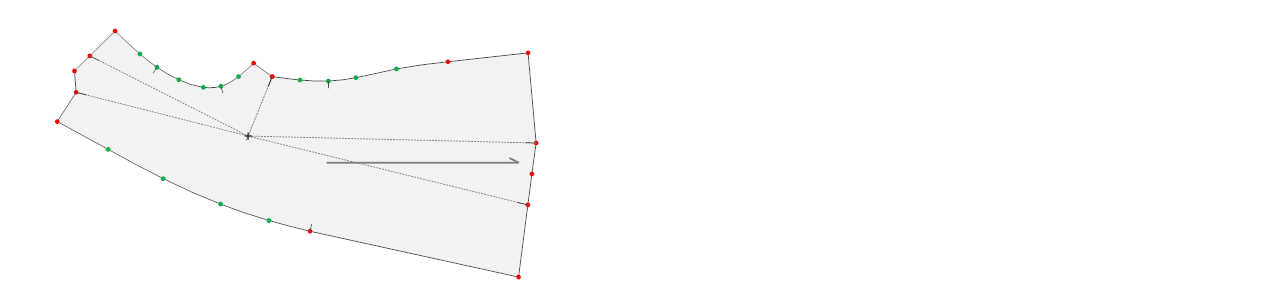

İstenirse ana pens veya diğer pens üzerinden parça içinde farklı noktalara yeni bir pens açma işlemi yapılabilir.
