İç Nokta Sabitle
İç Nokta Sabitle
Parçanın çekme değerleri değiştirildiğinde iç noktaların konumlarını sabitlemek için kullanılır.
1.) Kalıp Tasarım ekranında İç Şekil menüsünden İç Nokta (Sabitleme) → Çekme Payına Göre Sabitle seçilir.
2.) Sabitlenecek iç noktalar mouse ile seçilir. (bu seçimden sonra sabitlenen noktalar yuvarlak olur)
İç noktaları sabitlenen bir parçaya Parça menüsünden X ve Y'de Çekme %'leri ile (kısayolu F12) çekme veya salma değeri verilirse noktalar, parçaya verilen bu çekme veya salma değişiminden etkilenmez.

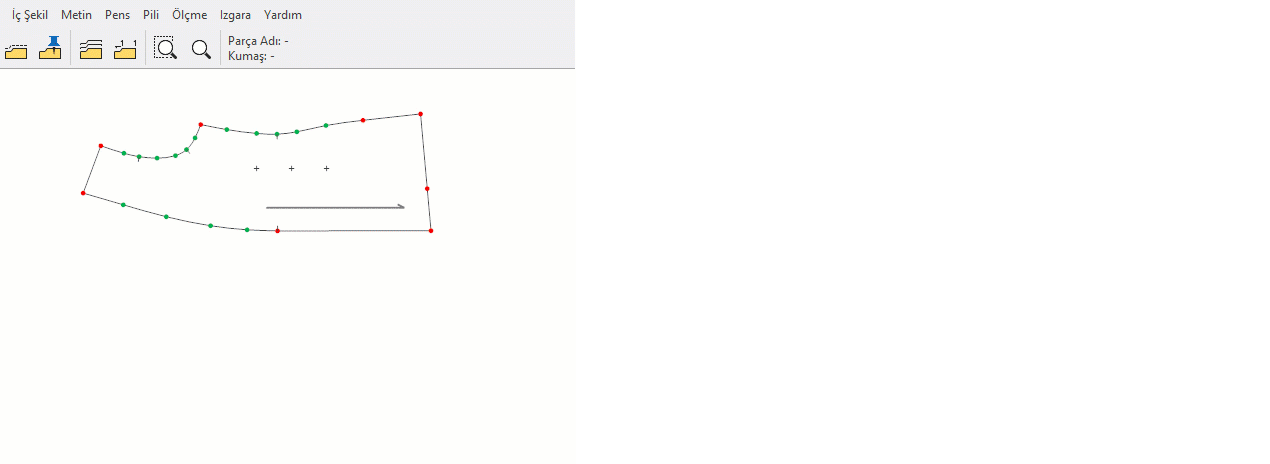

Örneğin parçaya ende ve boyda %10 çekme verirsek
Parça %10 çekme alırken, sabitlenen noktaların konumları değişmez ama sabitleme verilmemiş noktanın konumu değişir.
Sabitlemeyi Kaldır

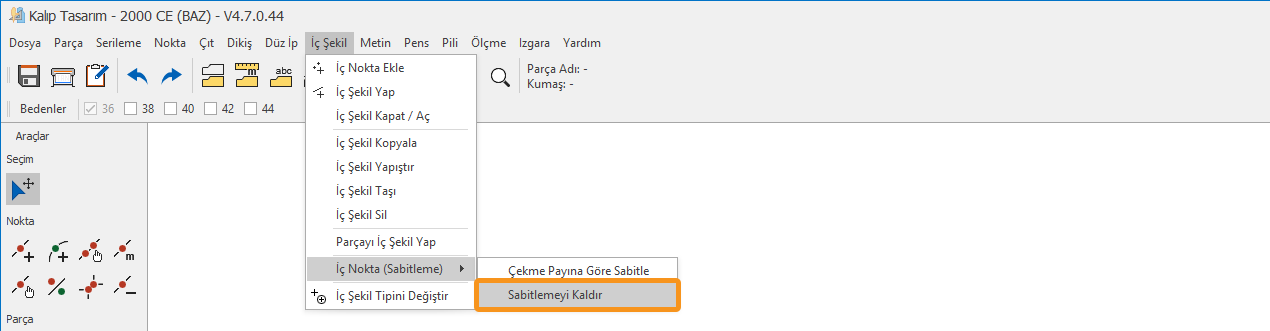

Sabitlenen noktaların sabitlemesini kaldırmak kalıp tasarım ekranında İç Şekil menüsünden İç Nokta (Sabitleme) → Sabitlemeyi Kaldır seçilir.

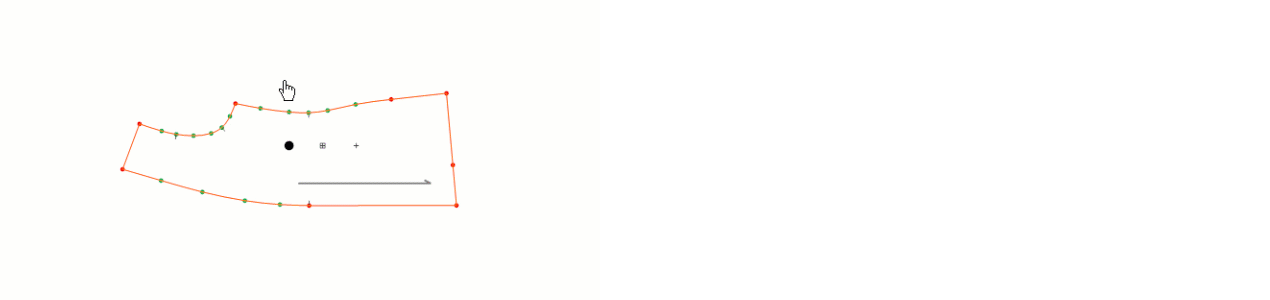

Sabitleme verilmiş iç noktalar mouse ile tıklanır ve nokta ilk haline döner.
