İç Şekil Yap/Taşı/Kapat

İç Şekil Yap

Parça içine iç şekil yapmak için kullanılır.

1.) Kalıp tasarım ekranında içine iç şekil yapılacak parça seçilir.

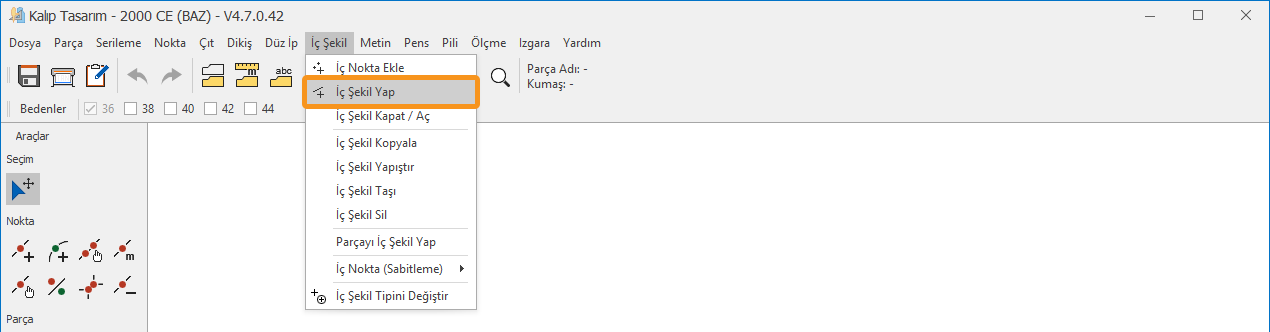

2.) İç Şekil menüsünden İç Şekil Yap ikonu tıklanır.

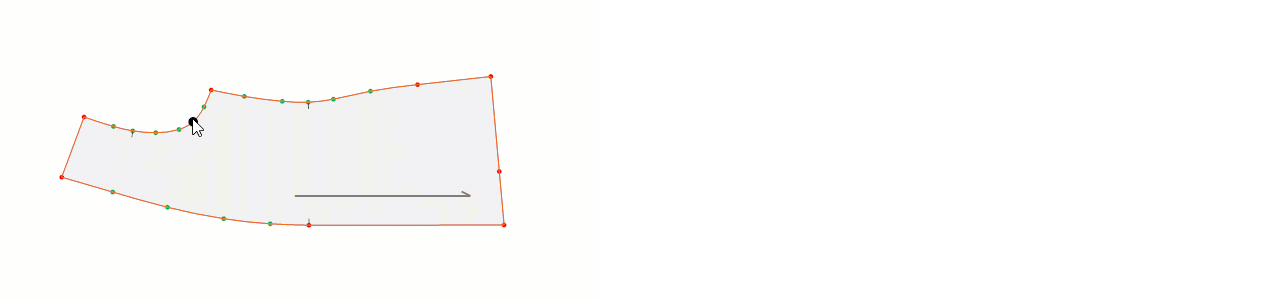

İç Şekil Çizimi
Parça içinde iç şekil oluşturmak için şu adımlar izlenir:

• İç şekil yapılacak parça içinde, başlangıç noktası klavyeden ara tuşu ile seçilir ve çizime başlanır.
• Sol mouse ile köşe (kırmızı) noktası, sağ mouse ile kavis (yeşil) nokta eklenerek iç şekil oluşturulur.
• Çizimin bitirileceği nokta klavyeden ara tuşu ile seçilerek tamamlanır.

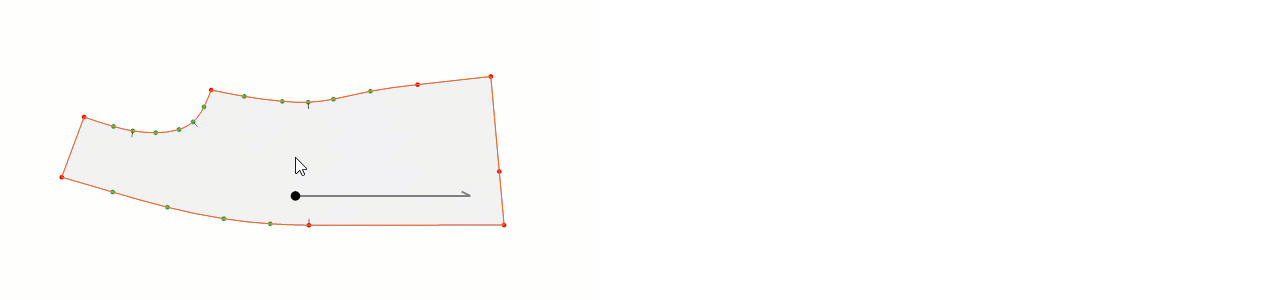

Kup Benzeri İç Şekil Çizimi

Parça içinde kup benzeri bir iç şekil oluşturulacaksa şu adımlar izlenir:

• İç şeklin başlangıç noktası mouse ile tıklanır. (çizime, iç noktadan veya parça hattı üzerinde bir noktadan başlanacaksa bu nokta Ara Tuşu ile yakalanır)
• Sol mouse ile köşe (kırmızı) noktası, sağ mouse ile kavis (yeşil) nokta eklenerek iç şekil oluşturulur.
• Bitiş noktası Ara Tuşu ile yakalanır.

 İstenirse iç şekli noktalarının tipi sonradan Nokta Tipini Değiştir (Kavis/Dik) ikonu ile değiştirilebilir.

İç Şekil Taşı

Parça içindeki iç şekli taşımak için kullanılan bu özellik, üç farklı yöntem sunar:

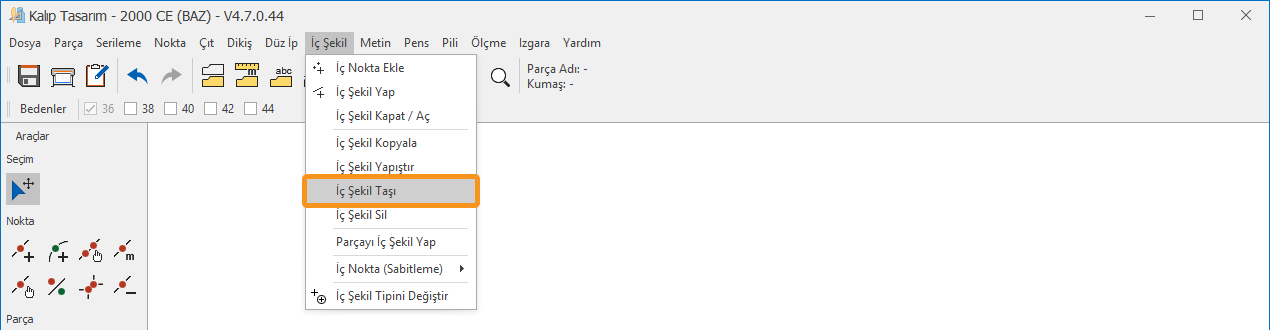

Kalıp Tasarım ekranında İç Şekil menüsünden İç Şekli Taşı ikonu tıklanır.

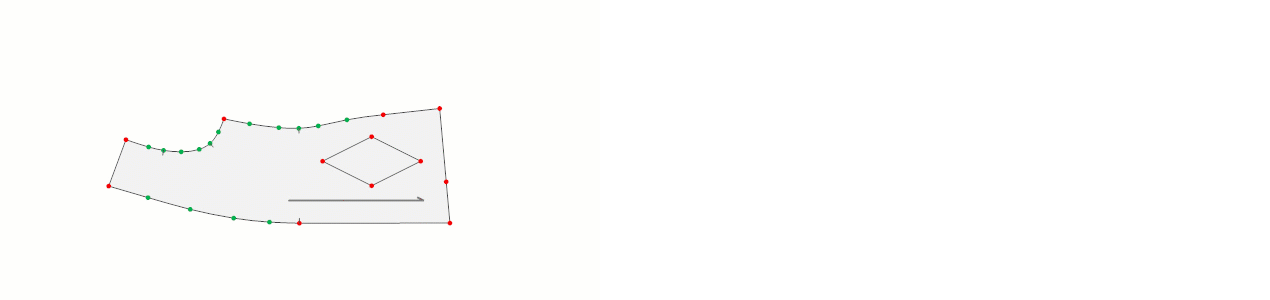

a) Mouse ile taşıma:

• İç şekil seçilir ve mouse yardımıyla istenilen konuma taşınır.
• Sağ mouse tuşu veya Enter tuşu ile işlem onaylanır.

b) Yön tuşları ile taşıma: İç şekil seçildikten sonra Klavyeden Yön Tuşları ile taşınabilir:

• Yön Tuşları: 1 cm adım.
• Ctrl + Shift + Yön Tuşları: 0,5 cm adım.
• Ctrl + Yön Tuşları: 0,1 cm adım.
• Shift + Yön Tuşları: 0,01 cm adım.

Sağ mouse tuşu veya enter tuşu ile işlem onaylanır.

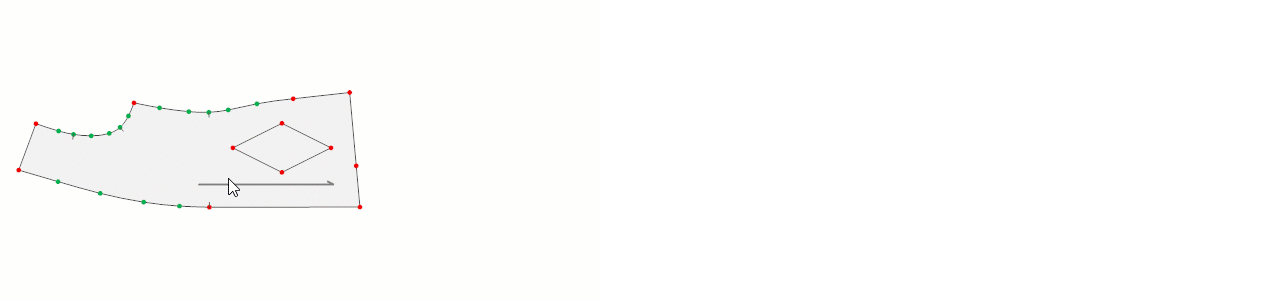

c) Ölçüyle taşıma:

• İç şekil seçildikten sonra klavyeden ölçülü nokta taşıma kısayolu (M) tıklanır.
• Açılan pencereye, iç şeklin taşınacağı X ve Y koordinatları girilir.
• Tamam ile işlem onaylanır.

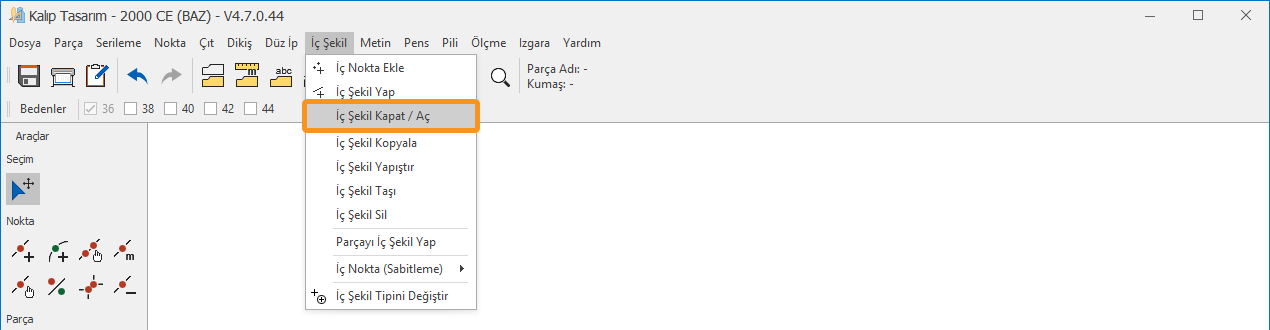

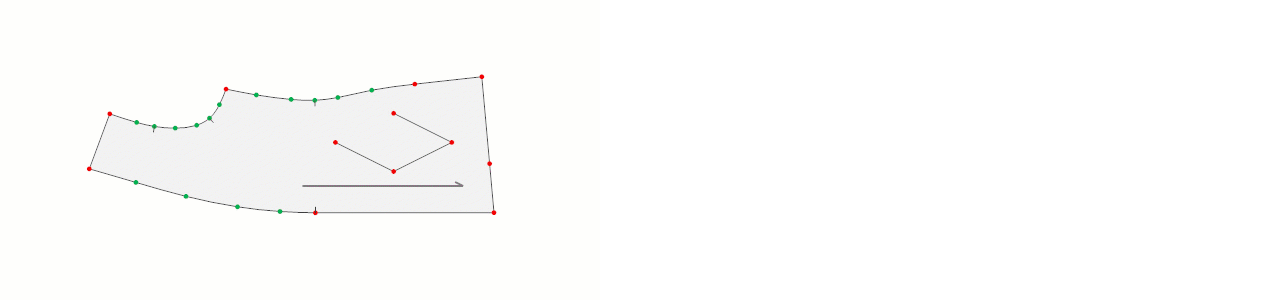

İç Şekil Kapat
