Düzip İşlemleri

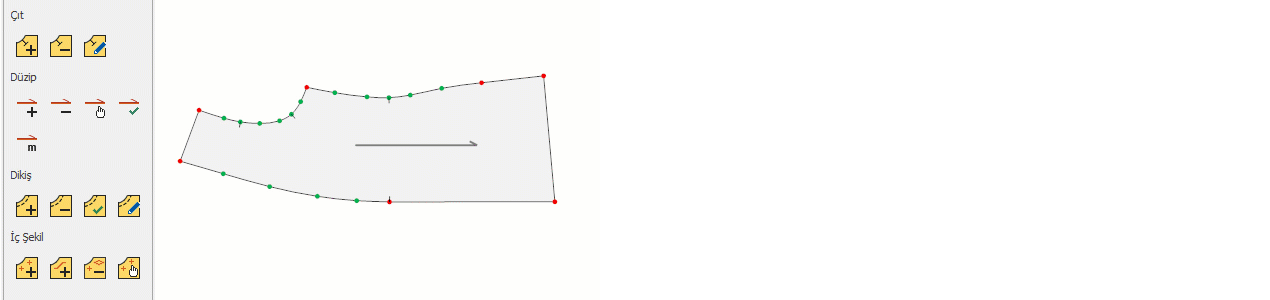

Düz İp Ekle

Yeni bir parça oluşturulduğunda veya dışarıdan DXF dosyası olarak kalıp alındığında, düz ip parça içinde otomatik olarak oluşur. Ancak bazı durumlarda, Fotodijit'ten kalıp alınırken düz ip eklenmeden alındığında ya da parçaya ikinci bir düz ip eklenmek istendiğinde, Düz İp Ekle özelliği kullanılabilir.

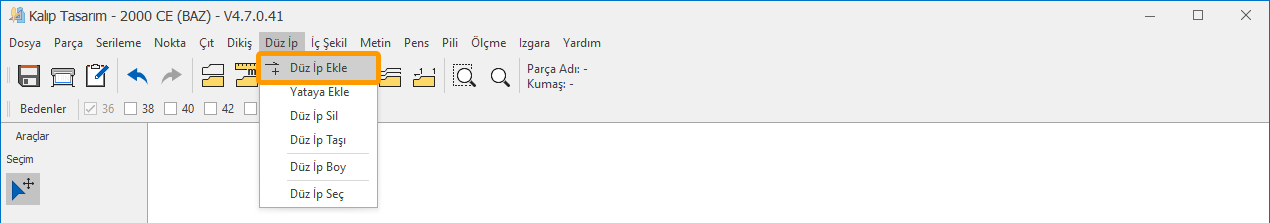

1.) Kalıp Tasarım ekranında, Düzip menüsünden Düz İp Ekle tıklanır.

2.) Parçanın içinde kalacak şekilde, mouse ile düz ip başlangıç noktası seçilir, mouse ile düz ip istenilen kadar açılır ve tekrar tıklanarak sabitlenir. İstenirse ara tuşu ile seçilen iki nokta arasına düz ip eklenebilir.

 Pastal çıktısında, parça bilgisi düz ip hattı üzerine yazılır. Bu nedenle, düz ipin konumu parça üzerinde uygun şekilde ayarlanmalıdır.

Düz İp Seç

Parçaya yeni bir düz ip eklendiğinde, bu düz ipin kullanılabilmesi için onaylanması gerekmektedir.

1.) Kalıp Tasarım ekranında, Düzip menüsünden Düz İp Seç tıklanır.

2.) Parça içinde pasif olan düz ip, mouse ile seçilir ve onaylanır.

 Parça, seçilen yeni düz ipe göre sayfada döner. Eski düz ip silinmez, ancak pasif hale gelir ve rengi değişir. (Düz ip renkleri için Seçenekler bölümüne bakınız.)

Yataya Düz İp Ekle

Parçanın X eksenine paralel düz ip ekler.

1.) Kalıp Tasarım ekranında düz ip eklenecek parça mouse ile seçilir.

2.) Düz ip menüsünden Yataya Ekle tıklanır. Eklenen düz ip varsayılan düz ip olarak parçaya eklenir.

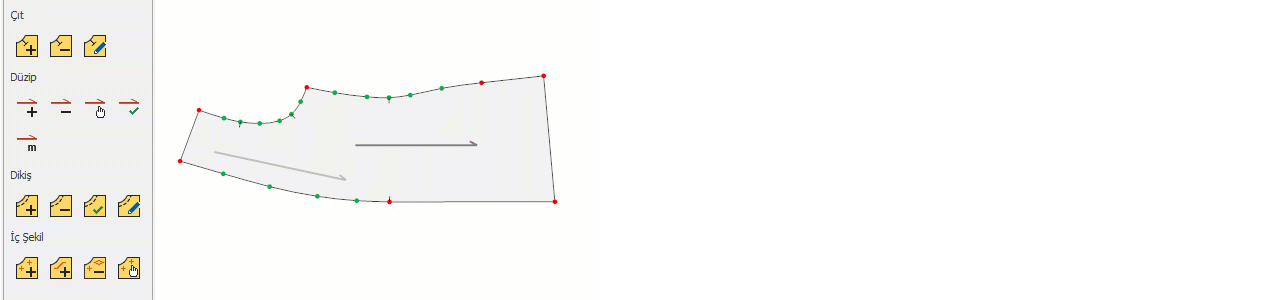

Düz İp Taşı

Düz İpi Parça İçinde Taşımak İçin 3 Farklı Yöntem Vardır:

Kalıp Tasarım ekranında, Düzip menüsünden Düz İp Taşı tıklanır.

1. Mouse ile taşıma: Mouse ile düz ip seçilir ve istenilen noktaya taşınır. Sağ mouse tuşuna veya Enter tuşuna basarak işlem onaylanır.
2.  Yön tuşları ile taşıma: Düz ip seçildikten sonra klavyeden yön tuşları ile taşınır:
   • Yön tuşları ile 1 cm adım
   • Ctrl + Shift + Yön tuşları ile 0,5 cm adım
   • Ctrl + Yön tuşları ile 0,1 cm adım
   • Shift + Yön tuşları ile 0,01 cm adım
     Sağ mouse tuşuna veya Enter tuşuna basarak işlem onaylanır.
3. Ölçülü taşıma: Klavyeden ölçülü taşıma kısayolu (M) tıklanır. Açılan pencereye düz ipin X ve Y ekseninde taşınacağı uzunluklar girilir ve Tamam ile işlem onaylanır.

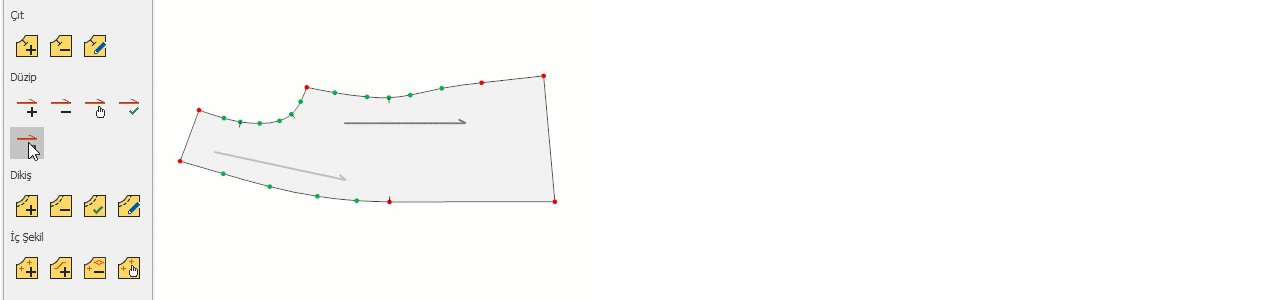

Düz İp Boy

Düz ipin uzunluğunu değiştirmek için kullanılır.

1.) Kalıp Tasarım ekranında, Düzip menüsünden Düz İp Boy tıklanır.

2.) Düz ip mouse ile seçilir.

3.)    Klavyeden yön tuşları ile düz ip boyu kısaltılır veya uzatılır. (Yukarı ok uzatır, aşağı ok kısaltır.) Sağ mouse tuşuna veya Enter tuşuna basarak işlem onaylanır.

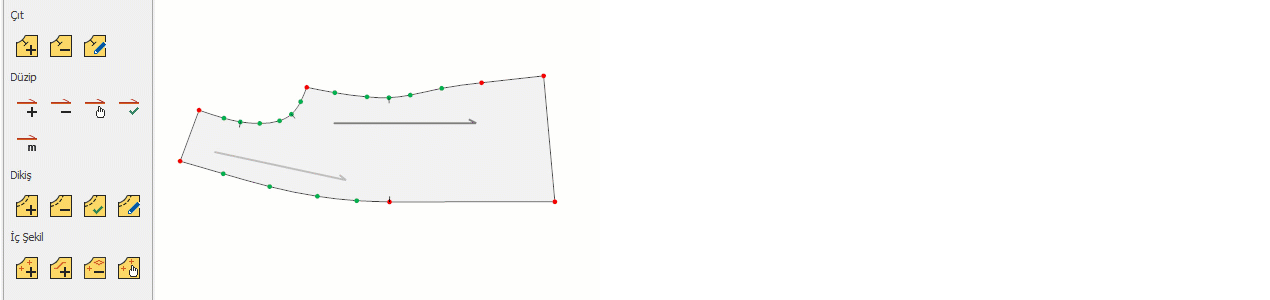

Düz İp Sil

Düz ipi silmek için kullanılır.

1.) Kalıp Tasarım ekranında Düz İp menüsünden Düz İp Sil tıklanır.

2.) Silinecek Düz İp mouse ile tıklanıp silinir. (varsayılan düzip silinmez)
