Orantısız Seri (kırık seri)

Bu işlem, parçaya kartezyen koordinat sistemine göre X ve Y eksenlerinde farklı seri değerleri vermek için kullanılır.

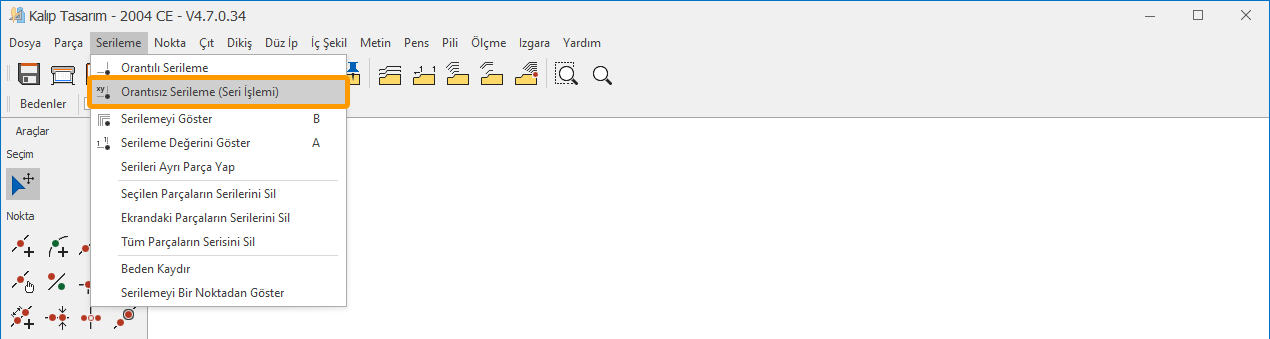

Kalıp Tasarım ekranında, Serileme menüsünden Orantısız Serileme (Seri İşlemi)   ikonu tıklanır. (klavyeden varsayılan kısayol tuşu R 'dir)

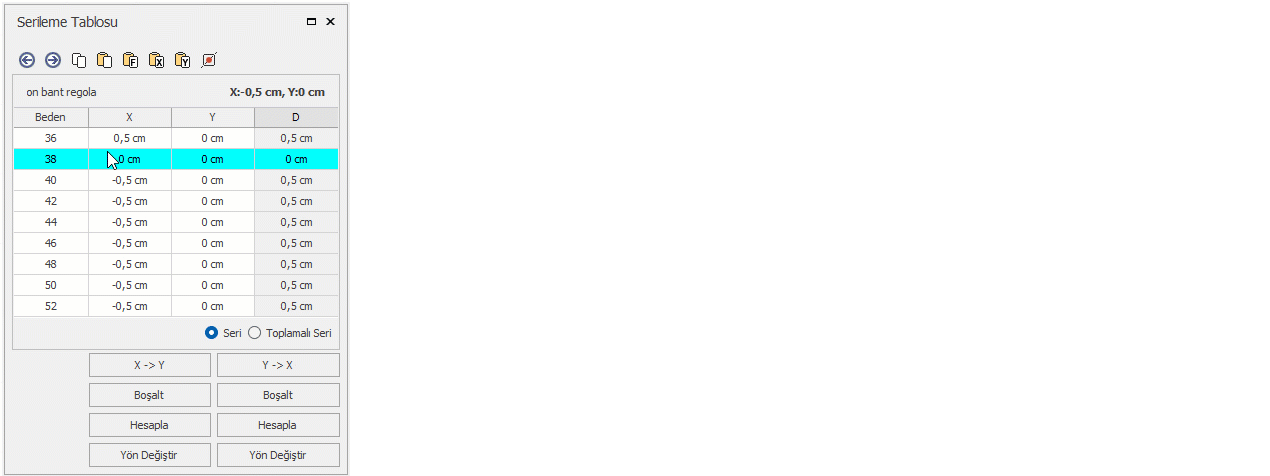

Orantısız seri uygulanacak nokta mouse ile seçilir ve Serileme Tablosu penceresi açılır. Açılan pencerede baz beden (38 beden) pasif görünür ve değer girilemez.

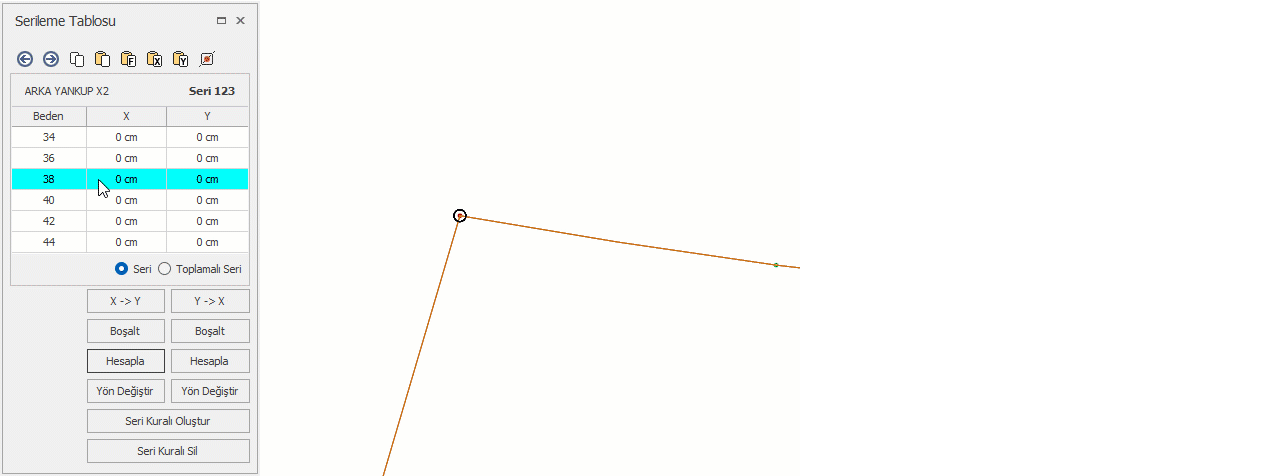

Tablodaki bedenlerin karşısındaki X ve Y sütunlarına, bedenler arasındaki farklar girilerek noktaya seri değeri atanır.
(Örneğin, tüm bedenler X ekseninde 0,25 cm, Y ekseninde 0,5 cm fark ile ilerlerken, 42 bedende X= 0,5 cm, Y=1cm  farklıdır.)

X ve Y sütunlarına girilen değerler, Serilemeyi Göster butonu aktifse parça üzerinden izlenebilir.

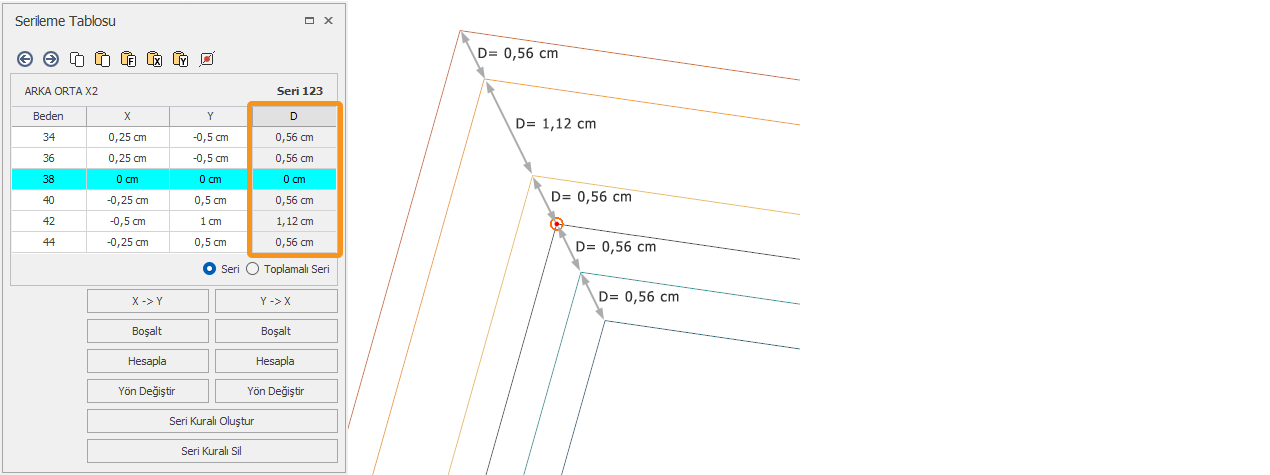

X ve Y sütunları, Kartezyen koordinat sisteminde iki beden arasındaki uzaklığı gösterirken, D sütunu iki seri nokta arasındaki mesafeyi gösterir.

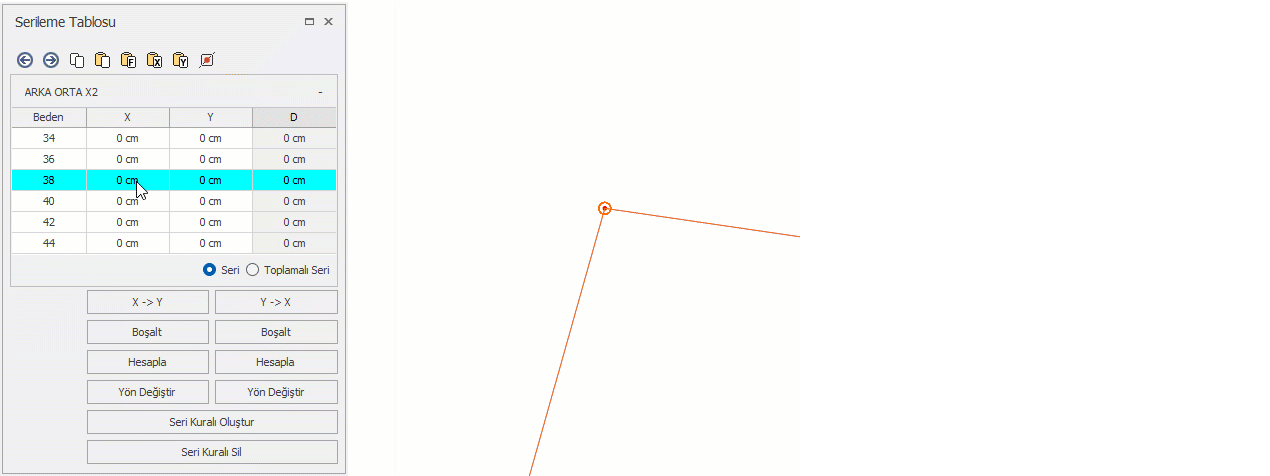

İstenildiğinde D sütununa değer girilerek X ve Y uzaklıkları otomatik olarak hesaplanabilir.

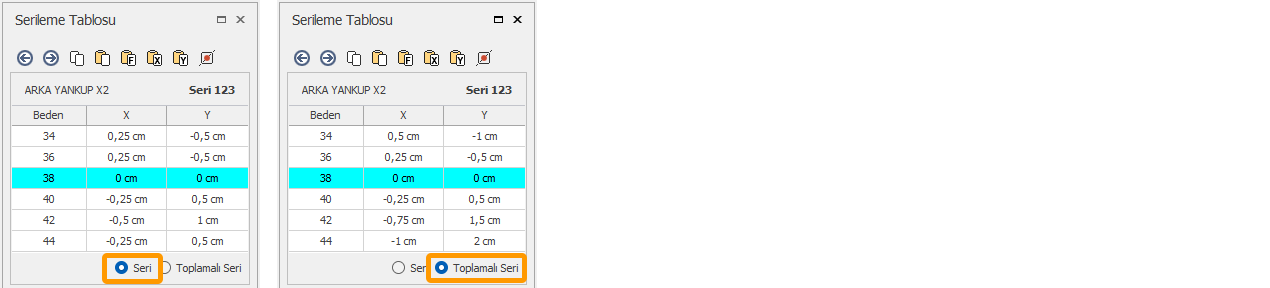

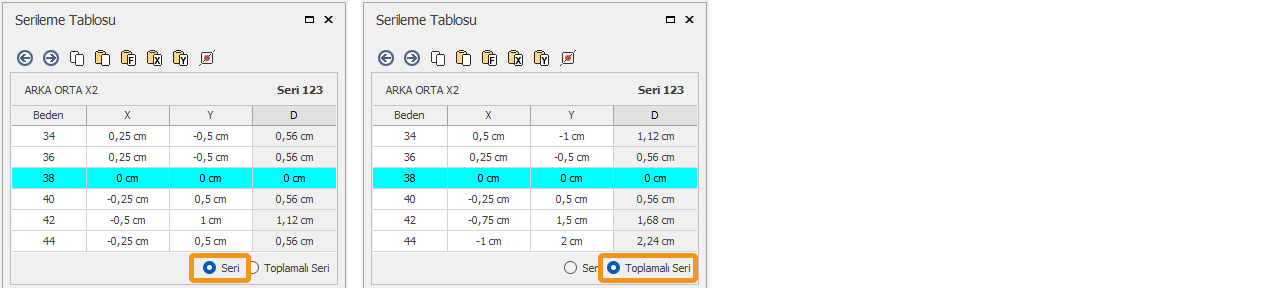

Toplamalı Seri kutusu seçildiğinde, her bedenin X, Y ve D uzaklıklarının baz bedene göre fark değerleri tabloya yansıtılır.

Serileme Tablosunun üst bölümünden seçilen noktayla ilgili seri işlemleri yapılır.

	Önceki Nokta: Seçilen noktadan bir önceki noktaya gidilir.
	Sonraki Nokta: Seçilen noktadan bir sonraki noktaya gidilir.

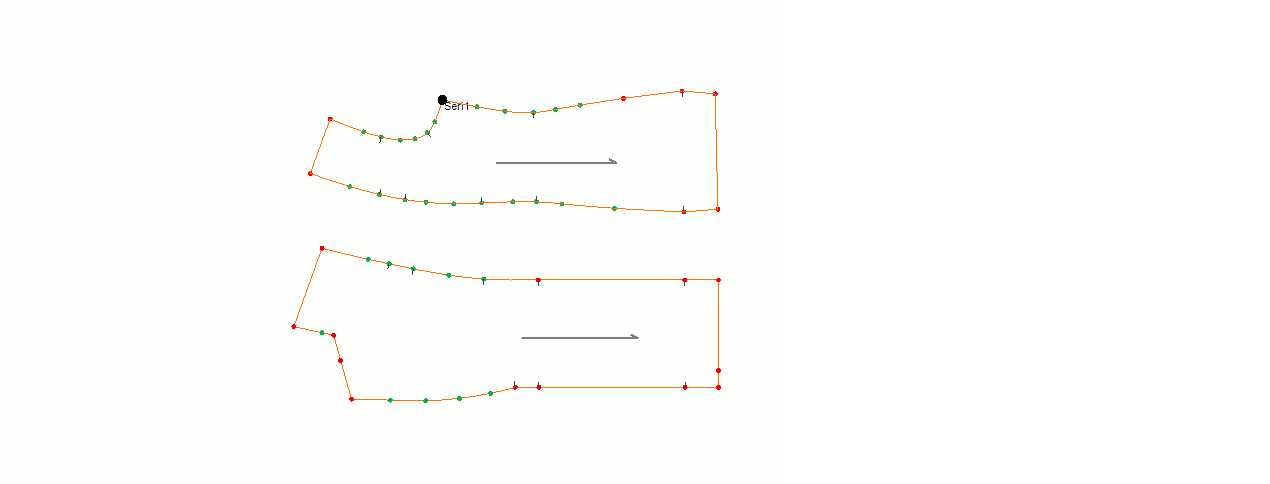

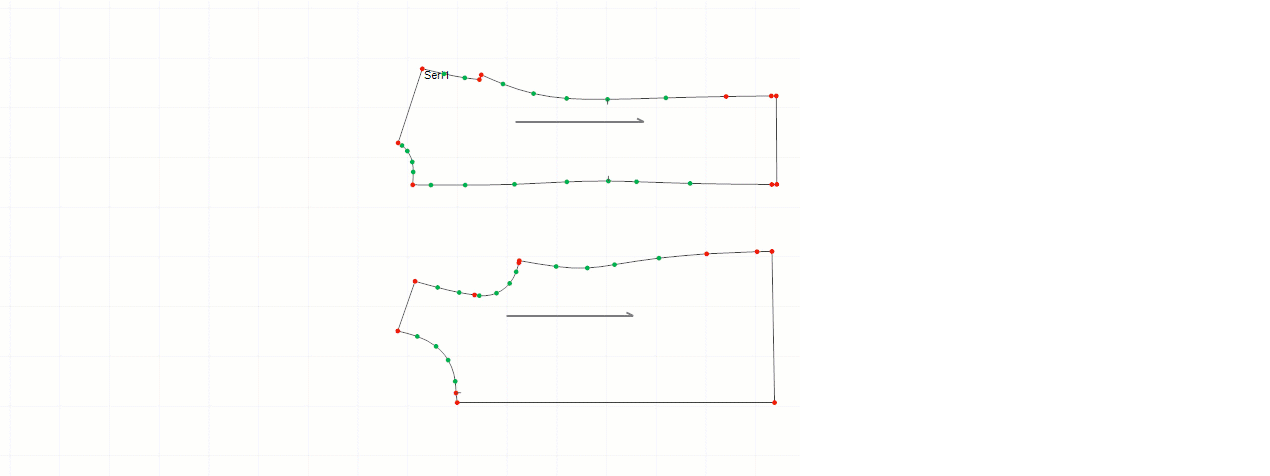

	Seri Kopyala: Seçilen noktadaki seriyi kopyalar.
	Seri Yapıştır: Kopyala ile hafızaya alınan seri değerlerini seçilen farklı bir noktaya yapıştırır. (seri ismi aynı olur)
	Farklı Yapıştır: Kopyala ile hafızaya alınan seriyi farklı isimde yapıştırır.
	X Sütununu Yapıştır: Kopyala ile hafıza alınan serinin X sütununu, seçilen farklı bir noktanın X sütununa yapıştırır.
	Y Sütununu Yapıştır: Kopyala ile hafıza alınan serinin Y sütununu, seçilen farklı bir noktanın Y sütununa yapıştırır.
	Sabitle (Sbt): Seçilen noktadaki seri değerlerini sıfırlar.

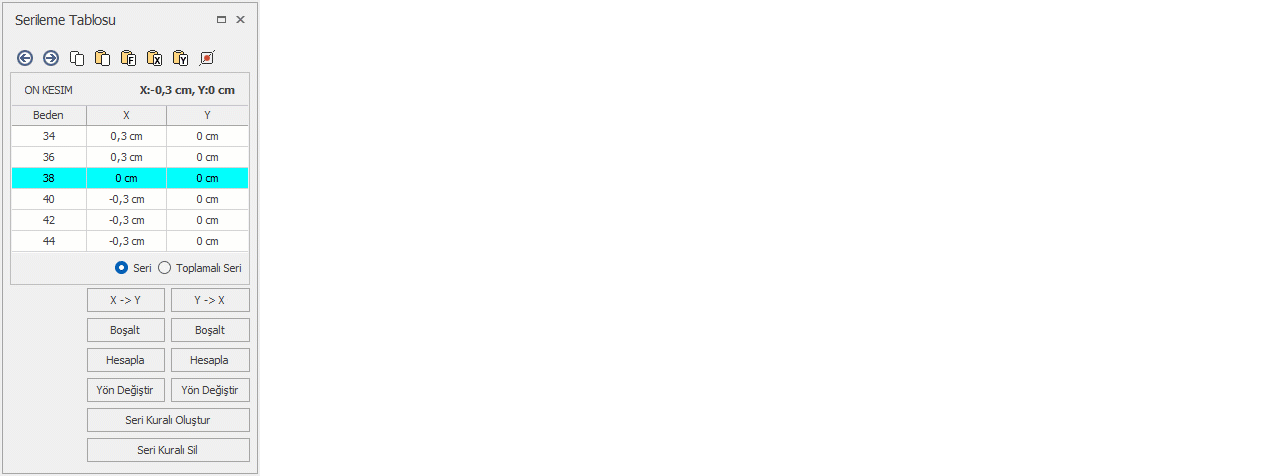

Serileme Tablosunun alt bölümündeki butonlarla X ve Y sütunlarındaki seri değerleri arasında işlemler yapılır.

 Hangi butona tıklanırsa o sütundaki değerleri diğer sütuna taşır.

Hangi sütunun altındaki boşalt tıklanırsa o sütun içindeki değerleri siler,

 Butonu ile ana bedenin bir üst ve ve bir alt bedenindeki değere göre diğer bedenleri otomatik olarak doldurur.

X ve Y sütunundaki değerlerin yönünü değiştirir. (+/-)

Seçili noktaya orantısız seri özelliği atanır.

Seçili noktadaki seri değerlerini ve seri ismini siler.
