Parça Kes

Kalıp Tasarım ekranında parçayı parça hattından veya iç çizgilerinden kesmek veya kopya almak için kullanılır.

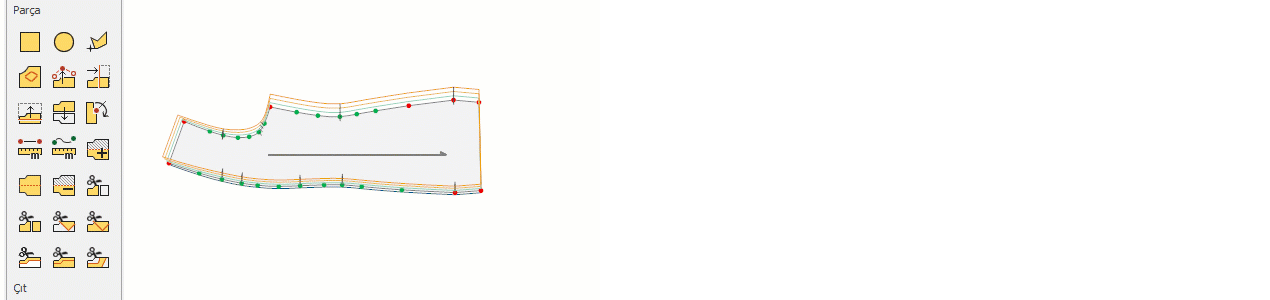

Parça Kes

Kalıp Tasarım ekranında, bir parçayı seçilen iki nokta arasında kesmek için kullanılır.

1. Kalıp Tasarım ekranında, kesim işlemi uygulanacak parça seçilir.

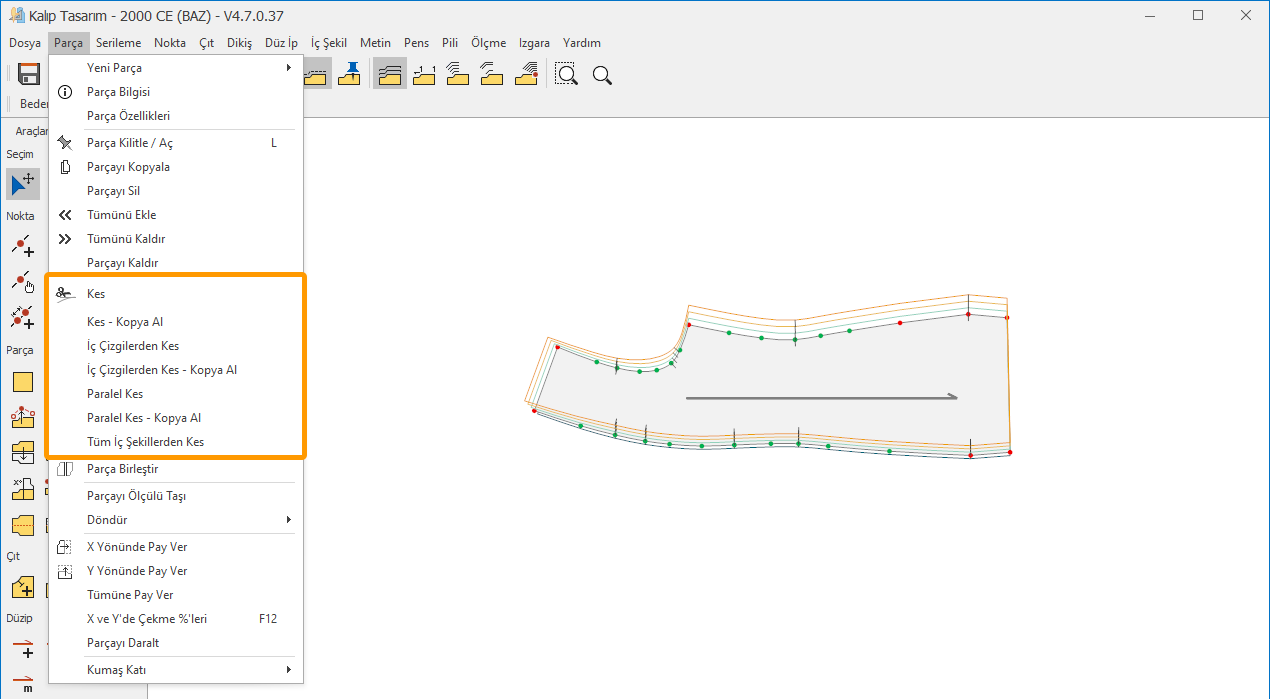

2. Parça menüsünden Kes seçeneğine tıklanır.
3. Parça hattı üzerinde, kesimin başlangıç noktası (1. Nokta) ve bitiş noktası (2. Nokta) seçilir. (Nokta seçimi klavyeden Ara tuşu ile yapılır.)
4. İkinci nokta seçildikten sonra, açılan pencereden kesim işlemi onaylanır.

Eğer ana parçada seri mevcutsa, kesim işleminden sonra kesim noktaları her iki parçada orantısız seri değeri alır (Seri1, Seri2, Seri3 ve Seri4).

 Başlangıç noktası seçildikten sonra, sol fare tuşu ile köşe, sağ fare tuşu ile kavis noktası eklenerek kesim hattı çizilebilir.

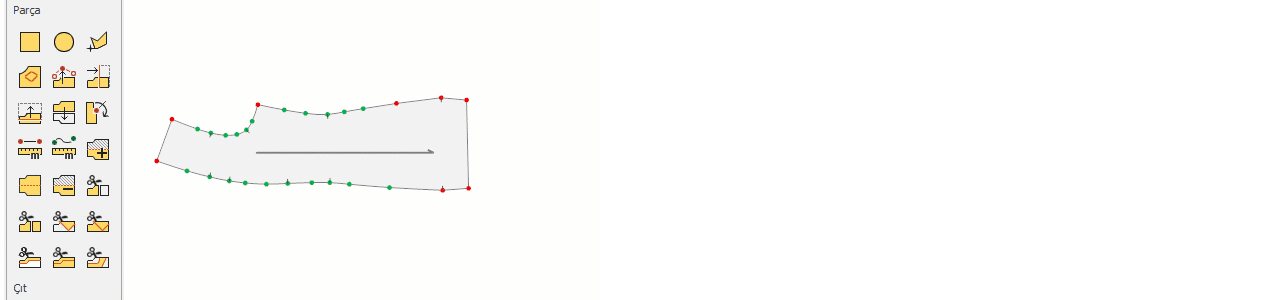

Parça Kes Kopya Al

Kalıp Tasarım ekranında, parçanın bütünlüğünü bozmadan kesilen parçanın kopyasını almak için izlenecek adımlar:

1. Kalıp Tasarım ekranında, kes kopya al işlemi uygulanacak parça seçilir.
2. Parça menüsünden Kes-Kopya Al seçeneğine tıklanır.
3. Parça hattı üzerinde, kesimin başlangıç noktası ve bitiş noktası seçilir. (Nokta seçimi klavyeden Ara tuşu ile yapılır.)
4. İkinci nokta seçildikten sonra, açılan pencereden kesim işlemi onaylanır.

Kes-Kopya Al işlemi sırasında, parçanın bütünlüğü bozulmadan kesim yapılır ve başlangıç noktasının saat yönünde kalan hat kısmı kopyalanır.

Ana parçada seri mevcutsa, Kes-Kopya Al işlemiyle kopyalanan parça da ana parçadaki serilere sahip olur. Ancak, kopyalama işleminin yapıldığı noktalar orantısız seri değerleri alır (Seri1 ve Seri2).

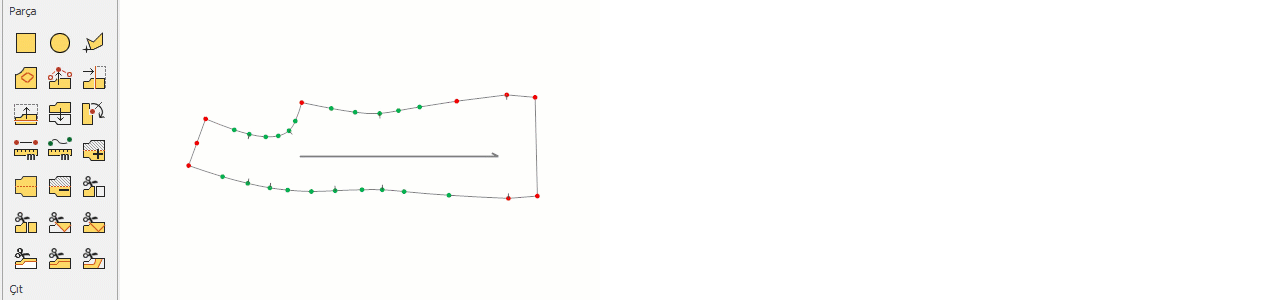

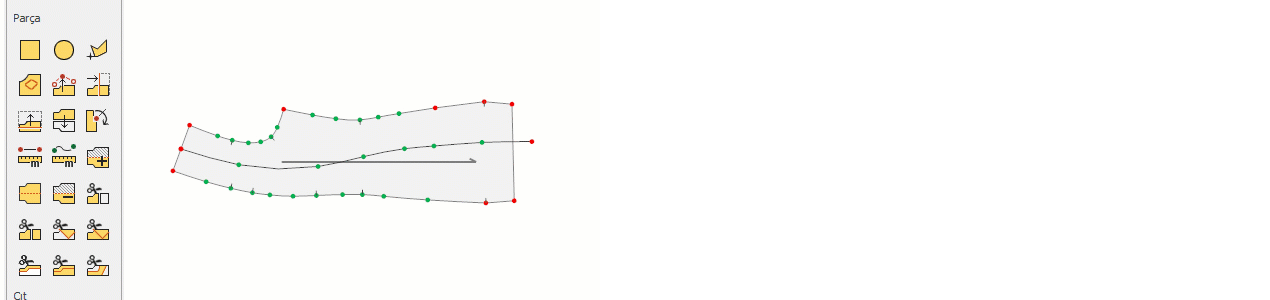

Parçayı İç Çizgilerden Kes

Kalıp Tasarım ekranında, parça içindeki iç çizgilerden kesim yapmak için kullanılır.

1. Kalıp Tasarım ekranında, kesim yapılacak parça seçilir.
2. Parça menüsünden İç Çizgilerden Kes seçeneği tıklanır.
3. Parça içindeki kesilmek istenen çizgiler, fare ile tek tek tıklanarak seçilir ve kesim gerçekleştirilir.

Parçada seri varsa, kesim işleminden sonra, kesilen iç çizginin parça hattıyla birleştiği noktalar orantısız seri değerleri alır (Seri1, Seri2, Seri3 ve Seri4).

 Kesim işleminin yapılabilmesi için iç çizginin başlangıç ve bitiş noktalarının parça hattı üzerinde olması gerekmektedir.

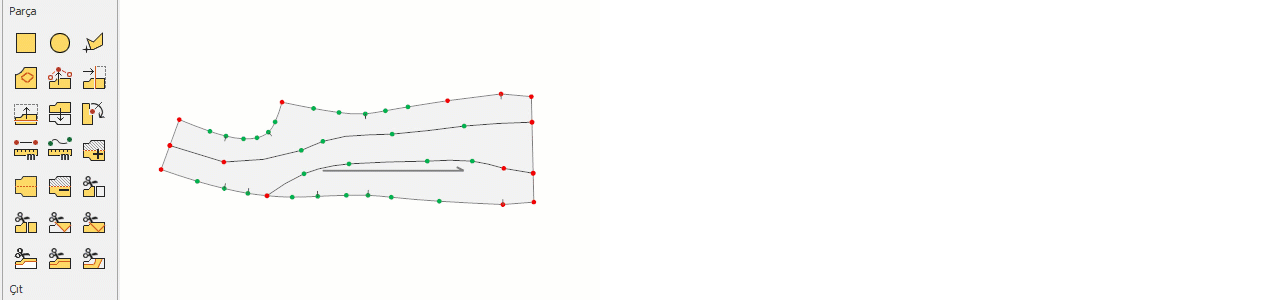

Parçayı Tüm İç Çizgilerden Kes

Kalıp Tasarım ekranında, parça içindeki tüm iç çizgilerden kesim yapmak için kullanılır.

1. Kalıp Tasarım ekranında, tüm iç çizgilerden kesilecek parça seçilir.
2. Parça menüsünden Tüm İç Çizgilerden Kes seçeneği tıklanır ve seçilen parça, tüm iç çizgilerden kesilir.

Parçada seri varsa, kesim sonrasında iç çizgi hattının parça hattı ile birleştiği noktalar orantısız seri değerleri alır (Seri1, Seri2,…).

 Kesim işleminin gerçekleşebilmesi için iç çizginin başlangıç ve bitiş noktalarının parça hattı üzerinde olması gerekmektedir.

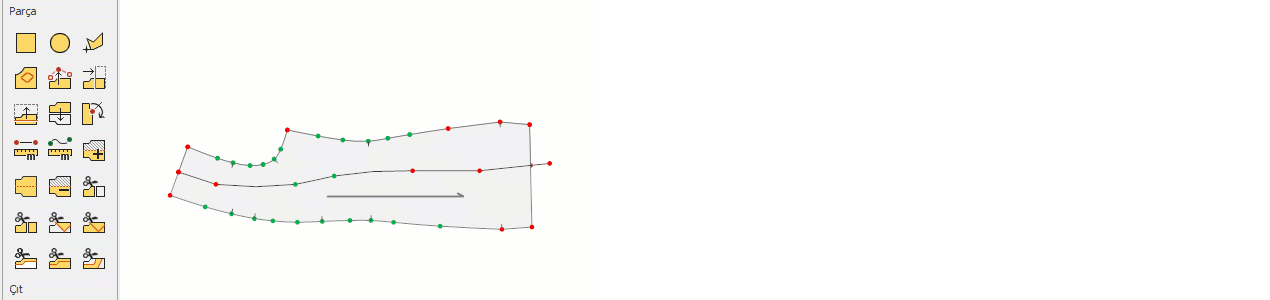

Parçayı İç Çizgilerden Kes – Kopya Al

Kalıp Tasarım ekranında parça içindeki iç çizgilerden kopya almak için kullanılır.

1. Kalıp Tasarım ekranında, iç çizgilerden kopya alınacak parça seçilir.
2. Parça menüsünden İç Çizgilerden Kes Kopya Al seçeneği tıklanır.
3. Kopyalanacak iç çizgi, fare ile tıklanarak seçilir. İç çizginin başlangıç noktasının saat yönünde kalan hattı kopyalanır ve yeni bir parça oluşturulur.

Parçada seri varsa, kes-kopyala işlemi sonrasında, iç çizgi hattının parça hattı ile birleştiği noktalar orantısız seri değerleri alır (Seri3 ve Seri4). Diğer noktalar ise kendi seri değerlerini korur.

 Kesim işleminin yapılabilmesi için iç çizginin başlangıç ve bitiş noktalarının parça hattı üzerinde olması gerekmektedir.

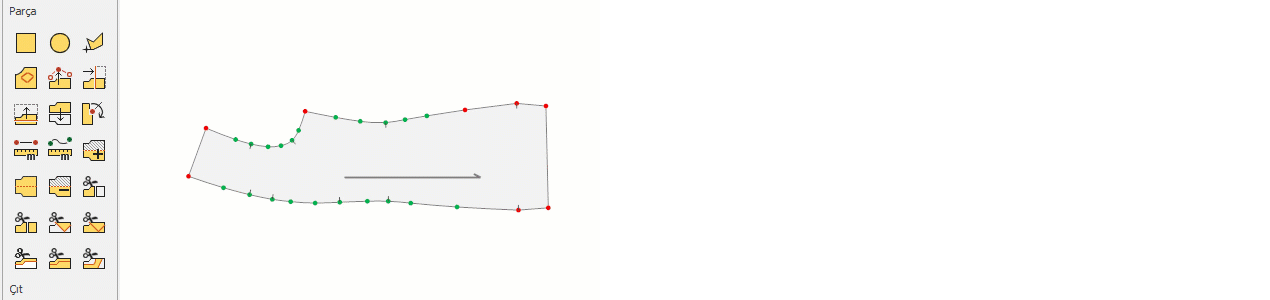

Parçayı Paralel Kes

Parçayı seçilen iki nokta arasında, hatta göre istenen değerde kesmek için kullanılır.

1. Parça Menüsü'nden Paralel Kes seçeneğine tıklanır.
2. Parça hattı üzerinde paralel kesilecek hattın Başlangıç ve Bitiş noktası saat yönünde seçilir.
3. Açılan pencerede, paralel kesilecek uzunluk değeri girilir. (Bu, parça hattına olan uzaklıktır.)
4. Tamam butonuna tıklanarak ana parça hattına paralel olacak şekilde parça kesilir.

Parçada seri varsa paralel kes işlemin sonunda kesim hattının parça hattı ile birleştiği noktalar orantısız seri değeri alır, (Seri1, Seri2, ..) diğer noktalar kendi seri değerlerini korur.

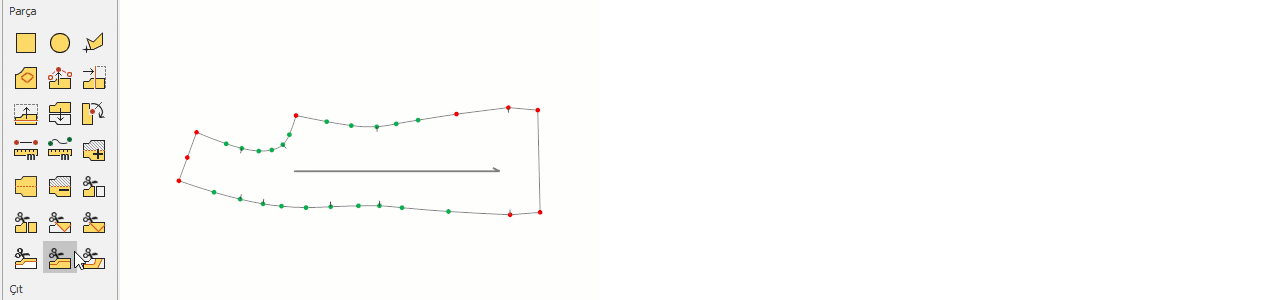

Parçayı Paralel Kes-Kopya Al

Kalıp Tasarım ekranında, bir parçanın paralel hattına göre parça bütünlüğünü bozmadan yeni bir parça oluşturmak için kullanılır.

1. Parça menüsünden Paralel Kes Kopya Al seçeneği tıklanır.
2. Parça hattı üzerinde paralel kesilecek hattın başlangıç (1. Nokta) ve bitiş (2. Nokta) noktaları saat yönünde seçilir.
3. Açılan pencereye kesilecek uzunluk değeri girilir (parça hattına olan uzaklık).
4. Tamam butonuna basıldığında, ana parça hattına paralel olacak şekilde yeni bir parça oluşturulur.

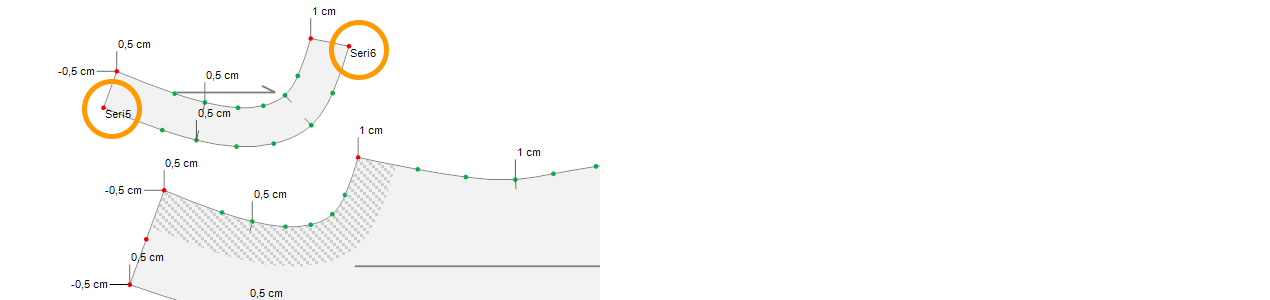

Parçada seri varsa, "Paralel Kes Kopya Al" işleminin sonunda, kesim hattının parça hattı ile birleştiği noktalar (Seri5 ve Seri6), orantısız seri değeri alır. Diğer noktalar ise kendi seri değerlerini korur.
