Kesici

Tek Kat ve Çok Katlı kumaş kesim makinalarına (cutter) gönderilen çizim+kesim dosyalarının nasıl gönderileceğinin, gönderilen dosyada pastala ait hangi bilgilerin olacağının belirlendiği sekmedir.

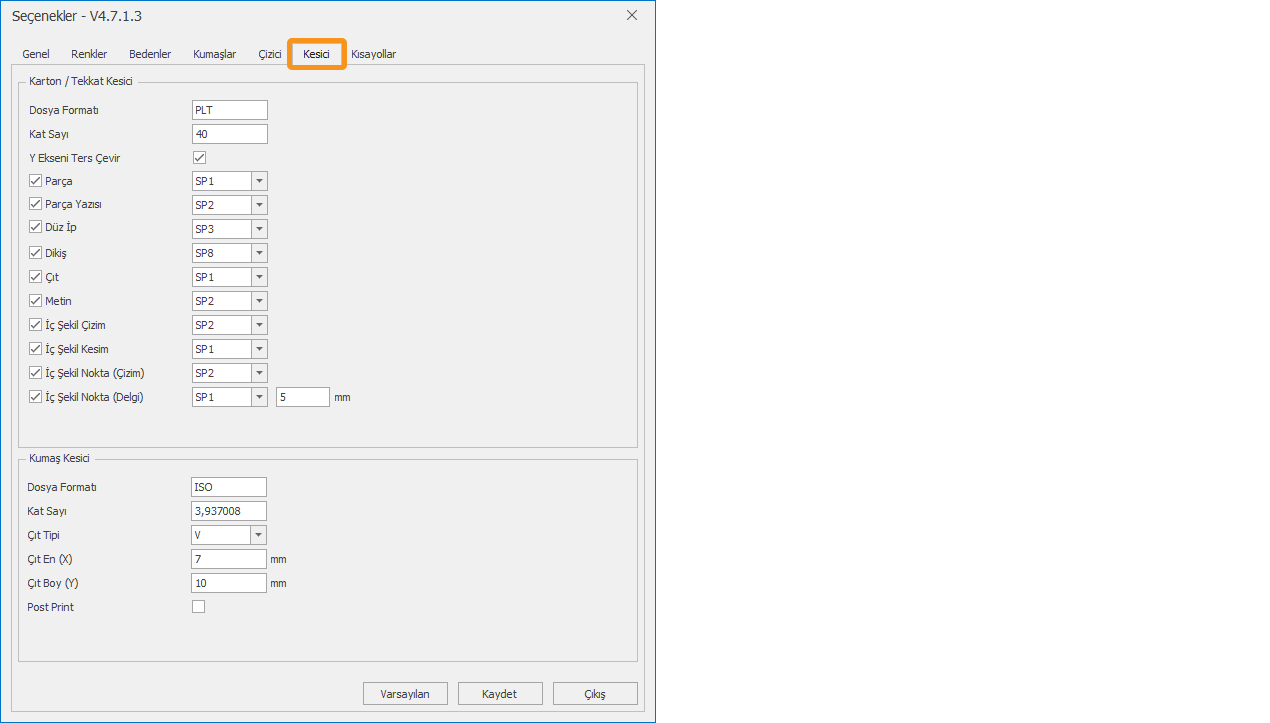

Tüm sayfaların Dosya menüsünden Seçenekler ikonu ile açılır ve Kesici sekmesi seçilir.

Karton ve Tekkat Kesici Ayarları

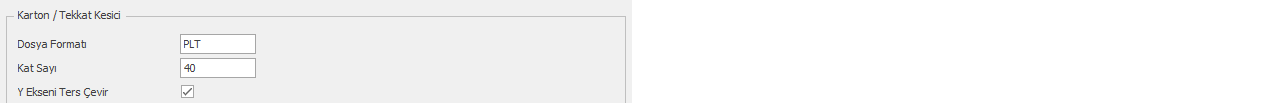

Dosya Formatı bölümünden dışarı aktarılacak kesim dosyasının formatı seçilir (varsayılan PLT'dir).

Katsayı kısmında, gerekirse gönderilecek çizim dosyasının katsayısı belirtilir (varsayılan değer 1/0,025 = 40 mm'dir).

Y Ekseni Ters Çevir bölümünde , oluşturulacak PLT dosyasının başlangıç ​​noktası kesim makinesine göre seçilir. (Varsayılan olarak başlangıç ​​noktası sol alttadır; onay kutusu seçiliyse sol üstte ayarlanır.)

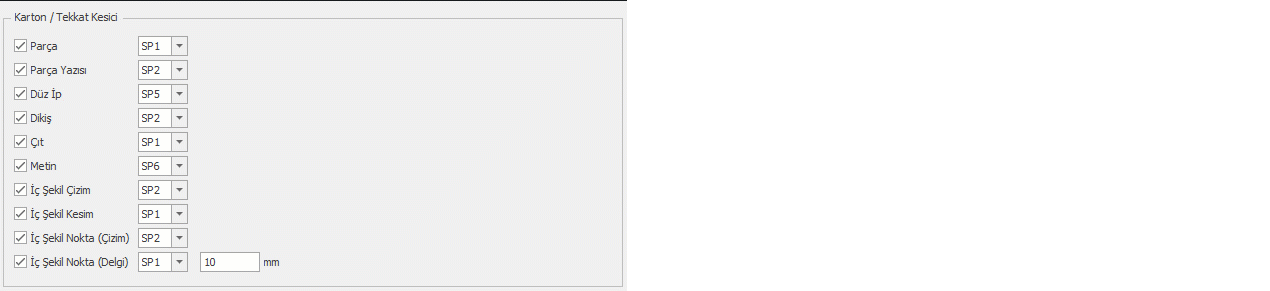

Karton ve Tekkat kesici ayarları bölümünde her özellik için aktif/pasif durumu belirlenebilir ve özellik aktif olacaksa, uygun kalem (SP) seçimi yapılabilir.

• Hangi özellikte hangi kalemin kullanılacağı seçilmek isteniyorsa, ilgili özelliğin sol tarafındaki kutucuk işaretlenir.
• Özelliğin sağ tarafında bulunan aşağı ok simgesine tıklanarak açılan pencereden uygun kalem (SP) seçimi gerçekleştirilir.
• İç Şekil Nokta (Delgi) satırının sağ tarafında yer alan kutucuktan, delgi noktasının çap değeri girilir. Varsayılan değer 5 mm olarak belirlenmiştir.

 PLT dosyasındaki kalemler (SP), dosyanın gönderileceği makinenin özelliklerine uygun olarak seçilir.

Tüm gerekli değişiklikler yapıldıktan sonra Kaydet butonu ile değişiklikler kaydedilir.

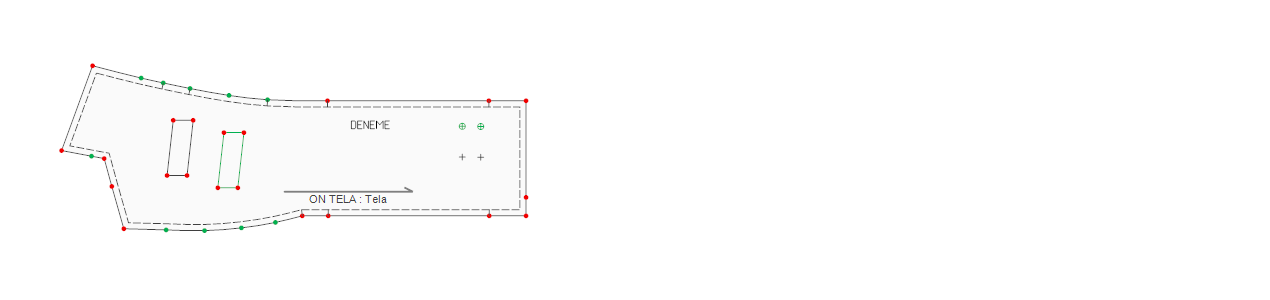

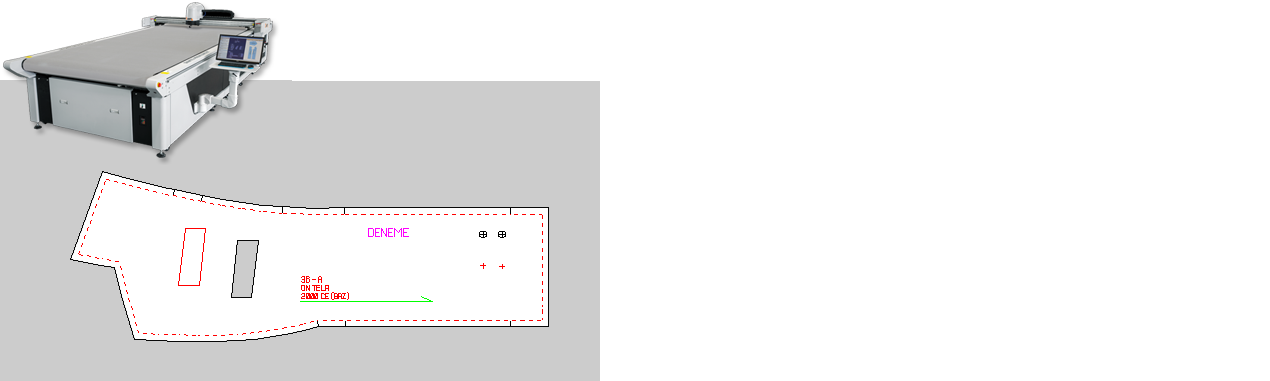

Kalıp Tasarım ekranında parça üzerindeki elemanların PLT dosyasındaki çıktısı aşağıdaki gibidir.

 Kesim işleminin yapılacağı makina üzerinden istenen kalem seçimleri yapılabilir.

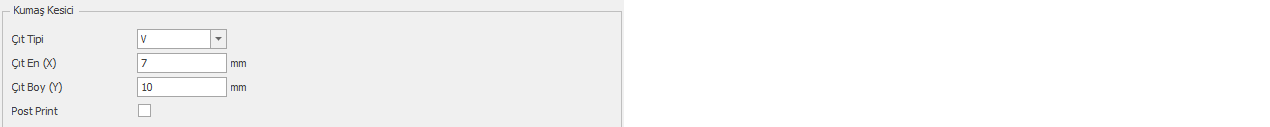

Kumaş Kesici ayarları bölümünden ISO dosyasındaki çıtların tipi ve ebatları seçilir.

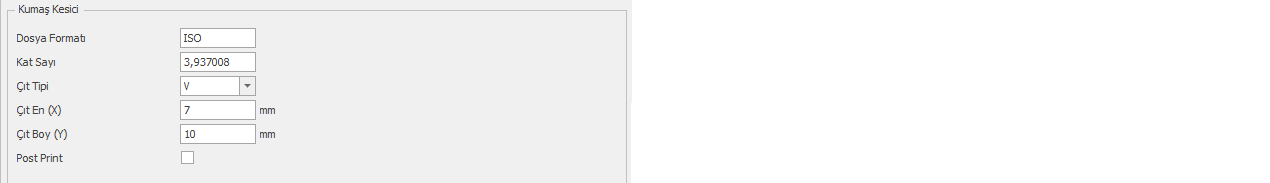

Dosya Formatı bölümünden kesim dosya formatı seçilir (Varsayılan format ISO'dur. Kesim makinesine bağlı olarak GBR, CUT vb. kullanılabilir).

Katsayı kısmında, gerekirse gönderilecek çizim dosyasının, kesim makinesine göre katsayısı belirtilir (varsayılan değer 3.937008'dir).

Çıt Tipi bölümünden ISO dosyasındaki çıt tipi seçilir. (I veya V)

Çıt En (X) ve Çıt Boy (Y) bölümünden çıtın en ve boy değerleri değiştirilebilir. (Buraya girilen değerler kesim dosyasındaki tüm çıtlar için geçerli olacaktır.)

Kesim makinasına (cutter) bağlı post print (etiket) makinası varsa Post Print kutucuğu işaretlenir.

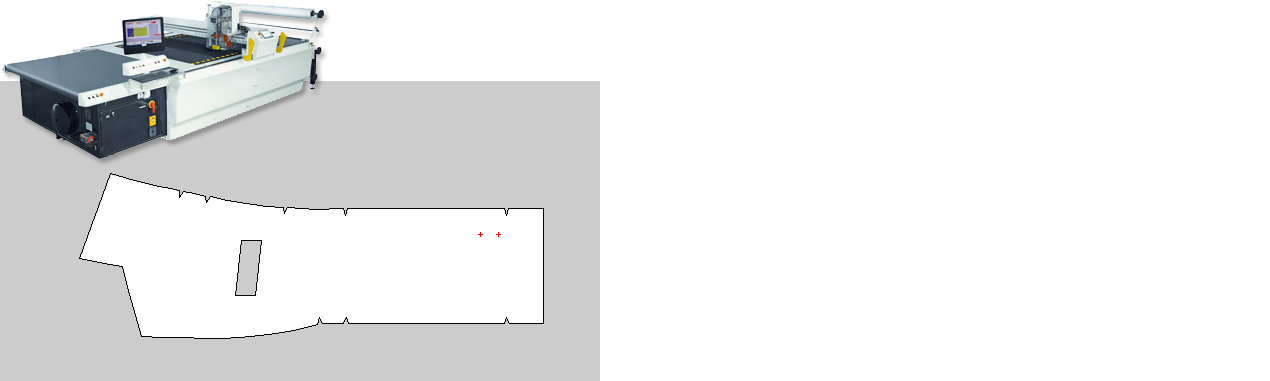

Kalıp Tasarım ekranında parça üzerindeki elemanların ISO dosyasındaki çıktısı aşağıdaki gibidir.
