İç Şekil Kopyala/Yapıştır/Sil

İç Şekil Kopyala ve Yapıştır

Parça içindeki iç şekli kopyalayıp, aynı parça içine veya farklı bir parça içine yapıştırmak için kullanılır.

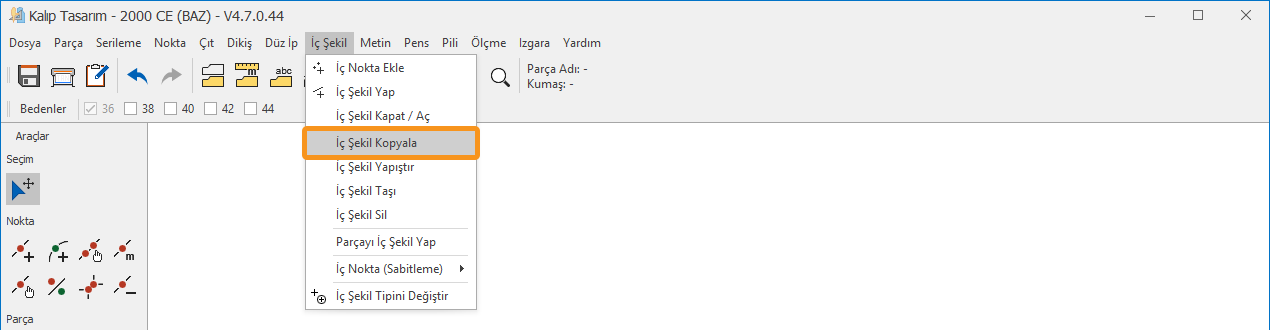

1.) Kalıp Tasarım ekranında İç Şekil menüsünden İç Şekil Kopyala tıklanır.

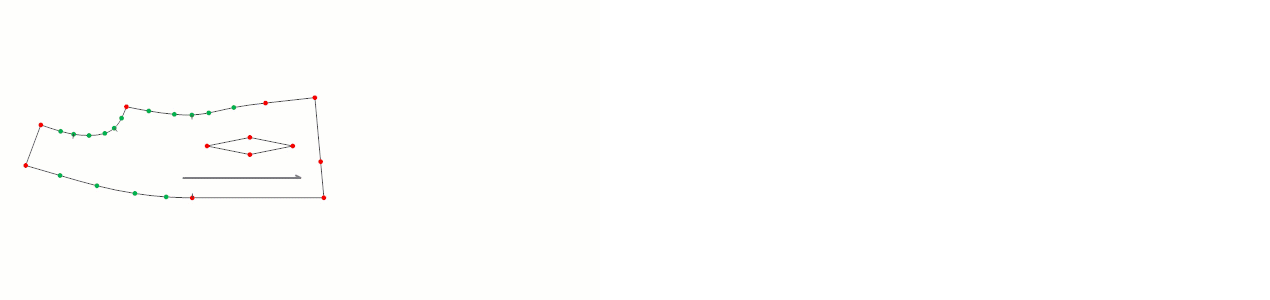

2.) Kopyalanacak iç şekil mouse ile seçilir ve hafızaya alınır.

• Kopyalama sırasında, iç şeklin hangi noktası seçilirse yapıştırma işleminde o nokta referans alınır.

3.) Kalıp Tasarım ekranında İç Şekil menüsünden İç Şekil Yapıştır tıklanır. (Yapıştırılacak iç şeklin hedef noktası belirlenir.)

4.) Yapıştırılacak iç şeklin hedef noktası belirlenir. (Hedef nokta, parça içinde bir iç nokta veya parça hattı üzerinde bir nokta olabilir.)

Açılan pencerede:

• Kopyalanan şeklin seçilen referans noktasının, hedef noktaya olan uzaklık değerleri X ve Y koordinatları olarak girilir.
• Tamam ile işlem tamamlanır ve iç şekil yapıştırılır.

 İç Şekil Sil

Parça içindeki iç şekli silmek için kullanılır.

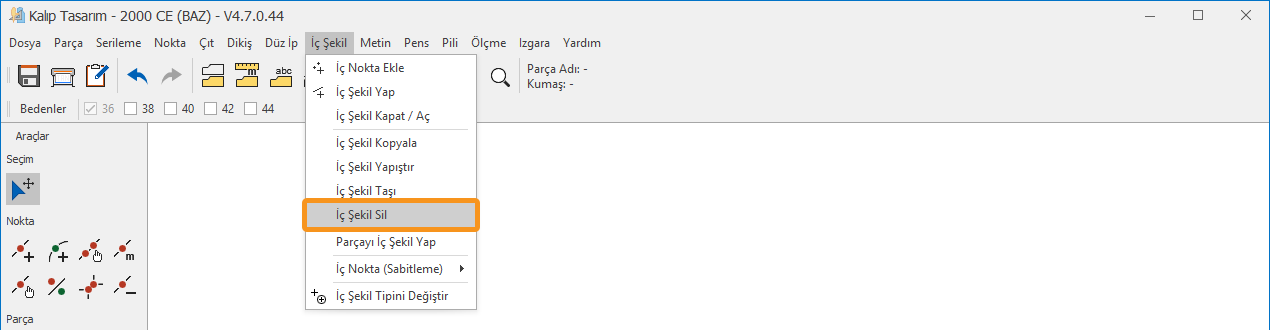

1.) Kalıp Tasarım ekranında İç Şekil menüsünden İç Şekil Sil tıklanır.

2.) Silinecek iç şekil mouse ile tıklanır ve iç şekil silinir.
