Dik Ölçüm

Bu işlem, aynı parça veya farklı parçalarda parça hattı veya dikiş hattı üzerindeki iki nokta arasında dik ölçüm yapılmasını sağlar.

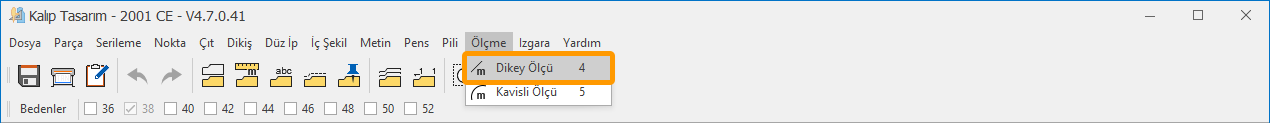

1.) Kalıp Tasarım ekranında, Ölçme menüsünden Dikey Ölçü    seçilir.

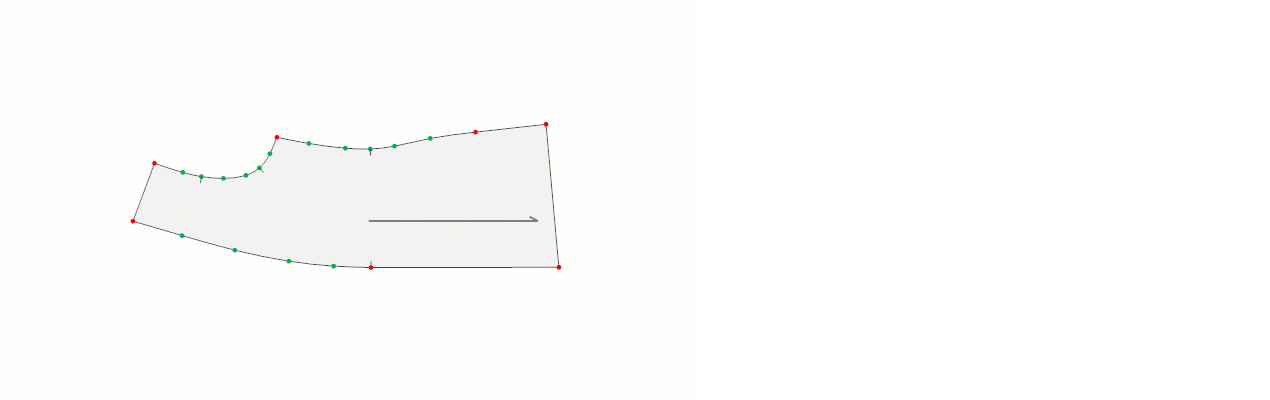

2.) Ölçü alınacak hattın önce ilk noktası (1), ardından ikinci noktası (2) klavyeden ara tuşu kullanılarak seçilir.

3.) Açılan pencerede, ölçü değerinin gönderileceği alan (A veya B) seçilir. Ölçü penceresinin üst kısmında ölçüm değeri görüntülenir.

4.) Hangi alan seçilmişse, o alanda (A veya B) parçanın tüm bedenleri ve her bedene ait ölçüm değerleri gösterilir.

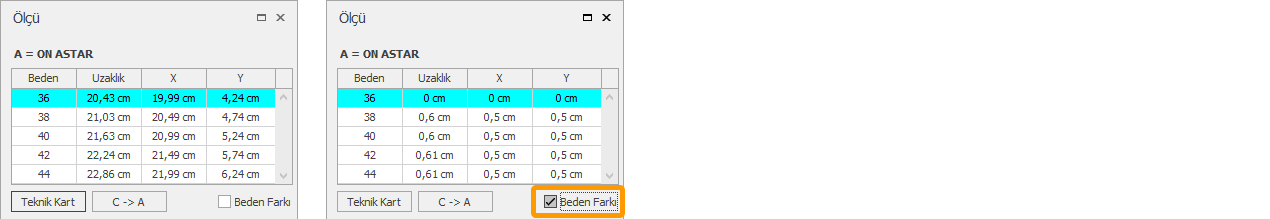

Beden Farkı kutusu işaretlenirse, bedenler arasındaki seri farkları görülür.

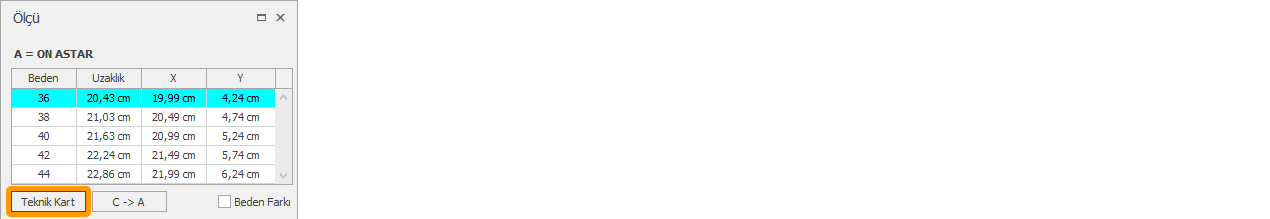

Yapılan ölçümü modelin teknik kartına göndermek için Teknik Kart butonu tıklanır. (Teknik Kart Aktarım İşlemleri için tıklayın)

Dosya menüsünden Kaydet ile teknik karta aktarılan sonuç kaydedilir.

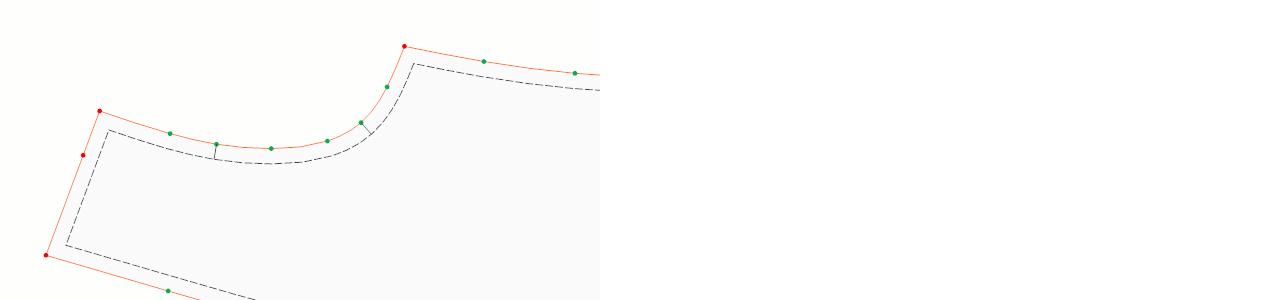

 Parçanın noktaları arasında olduğu gibi, dikiş noktasından dikiş noktasına veya parça noktasından dikiş noktasına olan uzaklıklar da ölçülebilir.
