Orantılı Seri

Bu işlem, parçaya kartezyen koordinat sistemi üzerinde X ve Y eksenlerinde eşit seri değerleri vermek için kullanılır.

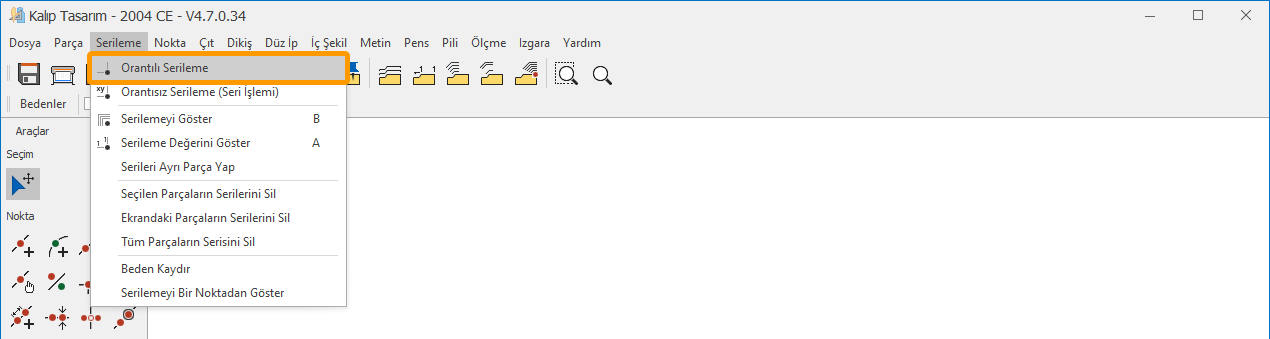

1. Kalıp Tasarım ekranında Serileme menüsünden Orantılı Seri  ikonu tıklanır.

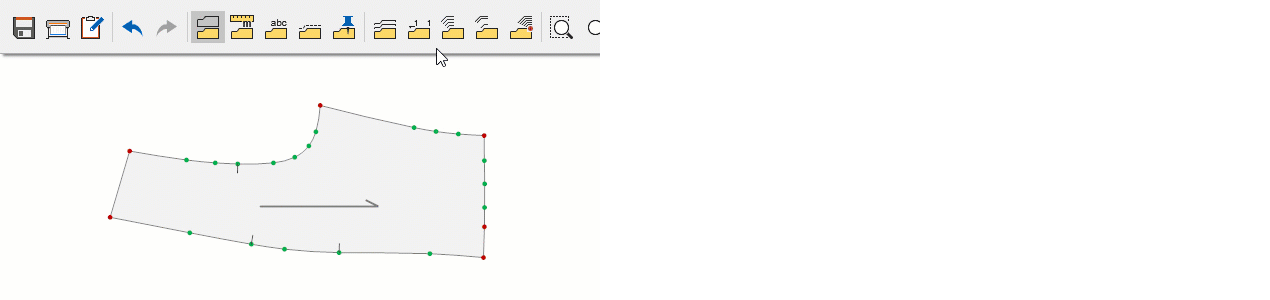

1. Seri uygulanacak parça noktası mouse ile seçilir ve fare hareketiyle seri yönü belirlenir.
2. Yön seçildikten sonra açılan Serileme Değeri penceresine istenen seri değeri girilir.

Aynı noktaya farklı bir yönde seri değeri eklemek için, yeniden mouse hareketiyle yön seçilir ve seri değeri girilir. En fazla iki yönde seri değeri girilebilir: (+X veya -X ve +Y veya -Y).

Bu işlem, seri verilecek tüm noktalara uygulanır. Seri verilmeyen noktalar, iki seri noktası arasında otomatik olarak seri değeri alır.

Seri değeri almaması gereken noktalara, klavyeden S tuşuna basarak Sabit Değer (Sbt) atanır. (0:0)
