Metin (yazı) İşlemleri

Metin Ekle

Parça üzerine metin (yazı) eklemek için aşağıdaki adımlar izlenmelidir:

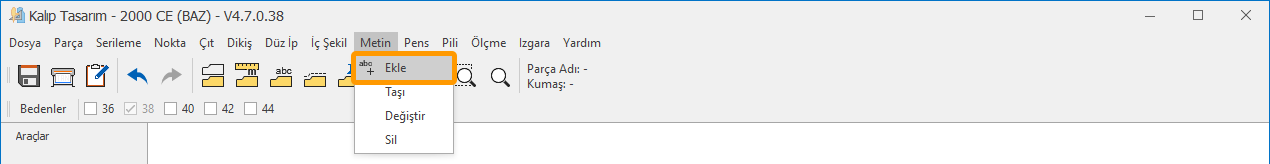

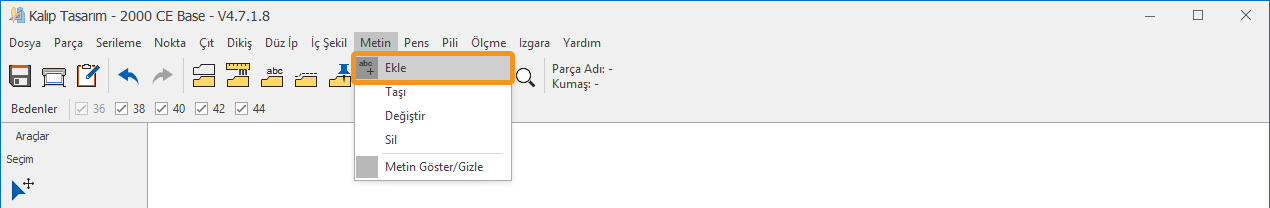

1.) Kalıp Tasarım ekranında, Metin menüsünden Ekle seçilir.

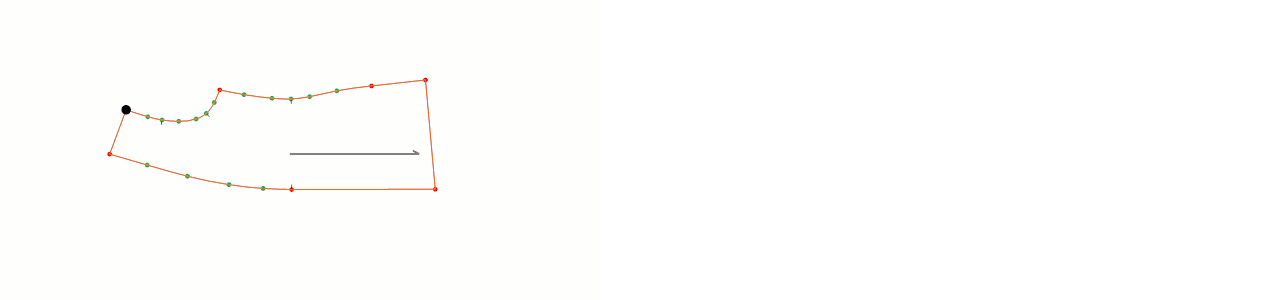

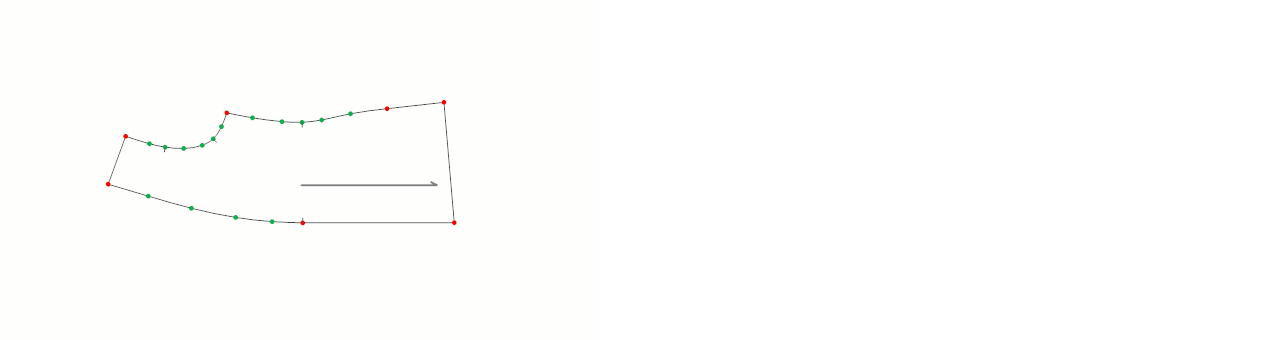

2.) Parça üzerinde yazı eklenecek nokta mouse ile seçilir. Mouse tuşuna basılı tutarak yazının yazılacağı çizgi hattı açılır.

3.) Mouse tuşu bırakıldığında, metin bilgilerinin girildiği pencere açılır.

• Metin bölümüne, parça üzerine yazılacak metin yazılır.
• Yazı Tipi bölümünden, istenilen font seçilir. (Plotter çıktısından standart DesignCad fontu basılır.)
• Yazı Tipi Stili bölümünden, yazının normal, koyu veya yatık olması seçilir.
• Yazı Rengi kısmından, yazının rengi belirlenir. (Plotter çıktısında standart olarak siyah renk basılır.)
• Boyut bölümünden, yazının büyüklüğü seçilir. (Bu bölümdeki değerler mm cinsinden font yüksekliğini ifade eder.)
• Tamam butonuna tıklanarak işlem onaylanır.

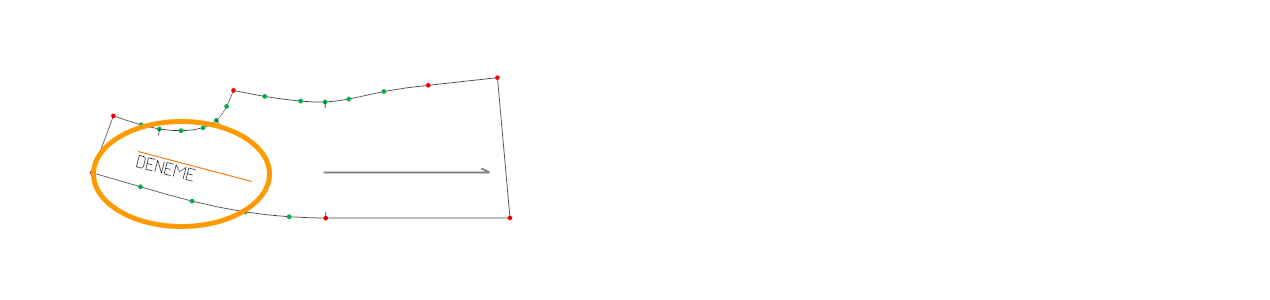

 Metin ekle işleminde yazılan metin, yazının yazılacağı metin çizgisinin sol alt kısmından başlar.

Metin Taşı

Parça içindeki yazıyı taşımak için üç farklı yöntem vardır:

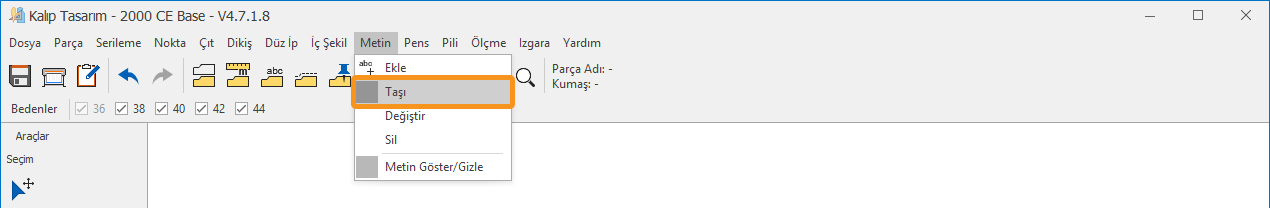

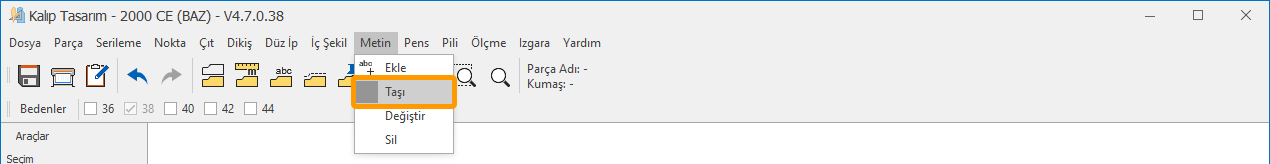

Kalıp Tasarım ekranında, Metin menüsünden Taşı seçilir.

1. Mouse ile taşıma: Mouse ile yazı seçilir ve istenilen noktaya taşınır. Sağ mouse tuşuna veya Enter tuşuna basarak işlem onaylanır.
2. Yön tuşları ile taşıma: Yazı seçilir ve klavyeden yön tuşları ile taşınır:
   • Yön tuşları ile 1 cm adım
   • Ctrl + Shift + Yön tuşları ile 0,5 cm adım
   • Ctrl + Yön tuşları ile 0,1 cm adım
   • Shift + Yön tuşları ile 0,01 cm adım
     Sağ mouse tuşu veya Enter tuşu ile onaylanır.

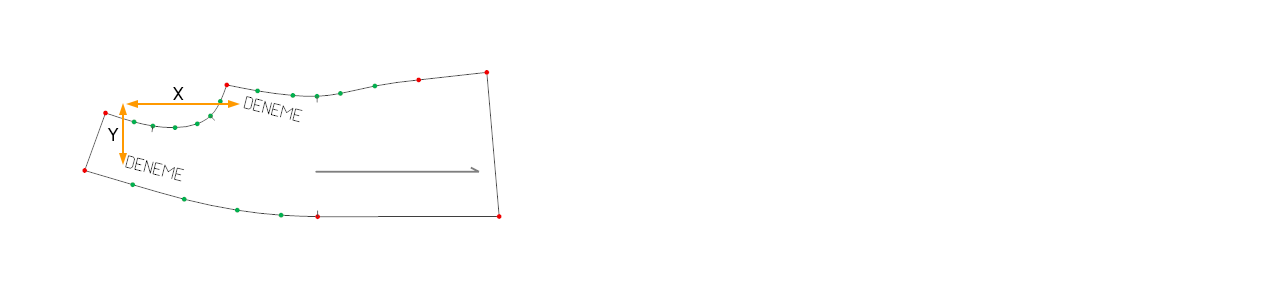

3. Ölçülü taşıma: Yazı seçilir ve klavyeden ölçülü nokta taşıma kısayolu (varsayılan M) tıklanır. Açılan pencereye yazının taşınacağı X ve Y değerleri girilir ve Tamam ile işlem onaylanır.

Metin Değiştir

Yazının büyüklüğünü, fontunu ve diğer özelliklerini değiştirmek için şu adımlar izlenir:

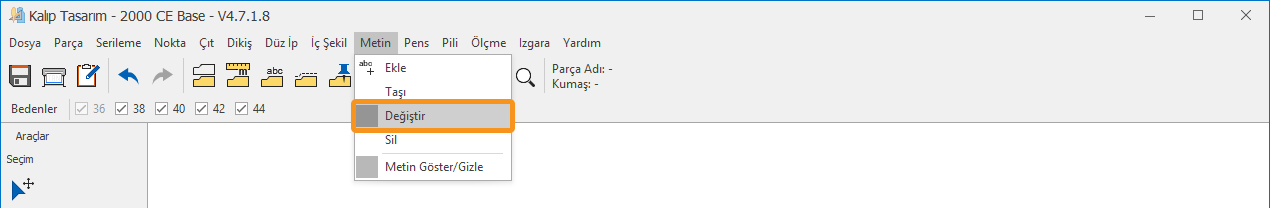

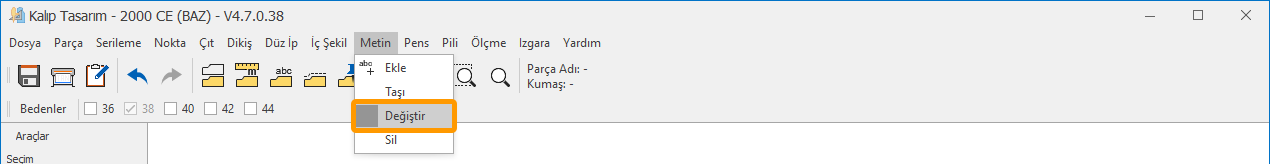

1.) Kalıp Tasarım ekranında, Metin menüsünden Değiştir tıklanır.

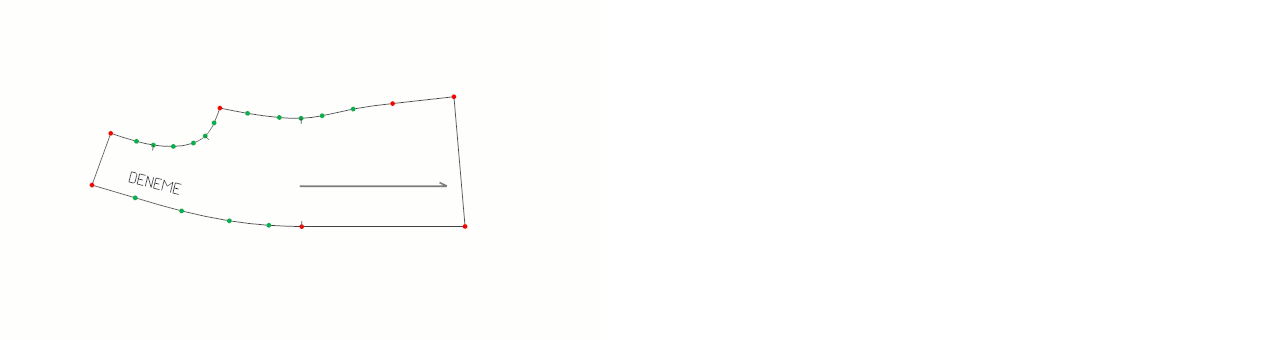

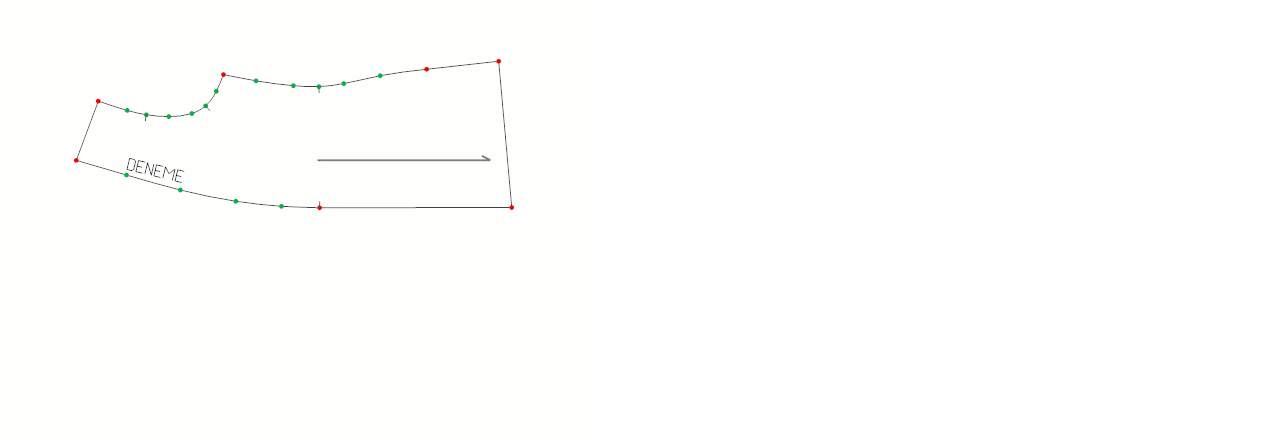

2.) Değiştirilecek yazı mouse ile seçilir, Metin Ekle penceresi açılır.

3.) İstenilen değişiklikler yapılır ve Tamam ile onaylanır.

Metin Sil

Parça içine yazılan yazıyı silmek için şu adımlar izlenir:

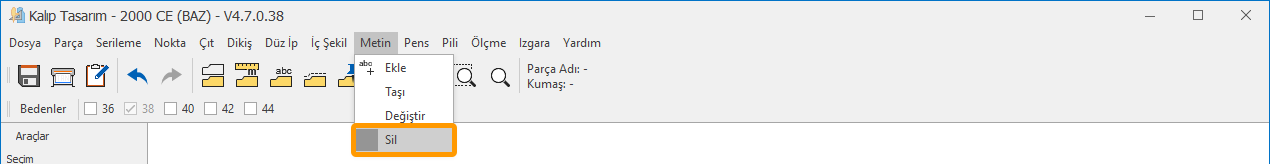

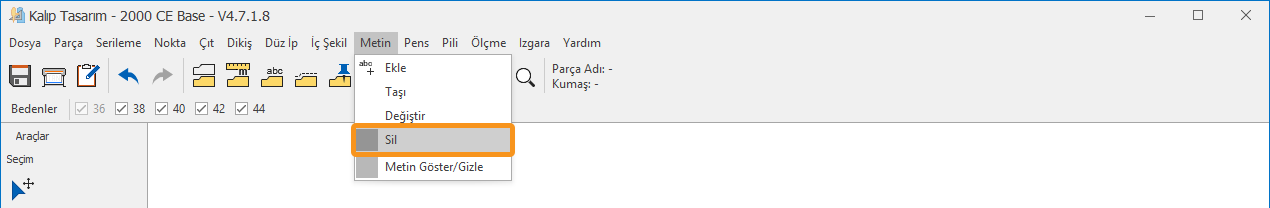

1.) Kalıp Tasarım ekranında, Metin menüsünden Sil tıklanır.

2.) Silinecek yazı mouse ile seçilir ve silinir.
