Dxf Gönder/Al

Dxf Gönder (Export)

DesignCad yazılımında üretilmiş bir model dosyasını farklı bir CAD yazılımına göndermek için DXF formatı kullanılır.

Aşağıdaki adımlar izlenir:

1.) Dxf olarak gönderilecek model, Kalıp Tasarım ekranında açılır.

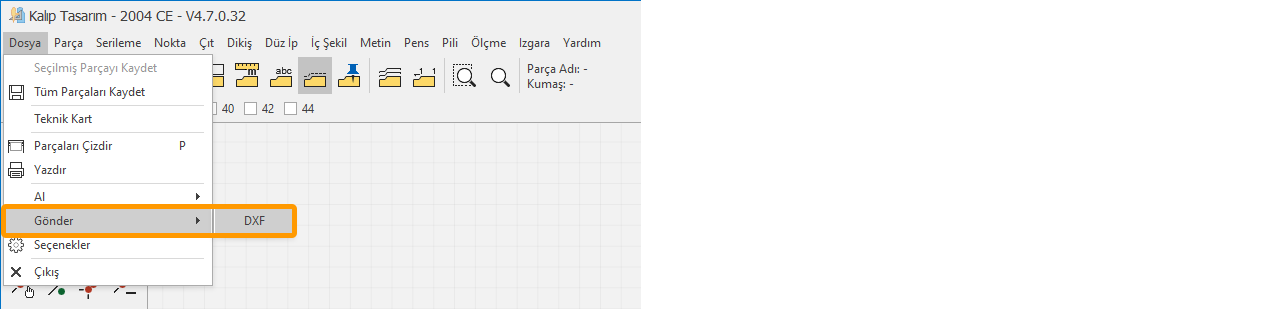

2.) Kalıp Tasarım ekranında Dosya menüsünden Gönder > DXF tıklanır.

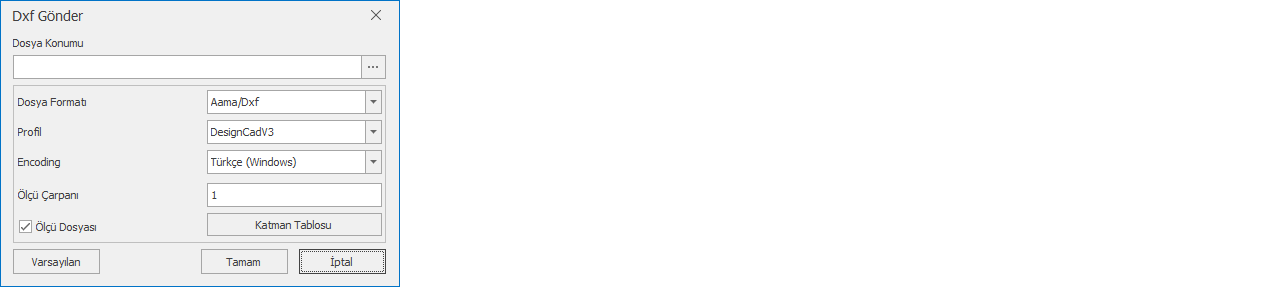

Bu işlem sonucunda DXF Gönder penceresi açılır.

3.) Tamam ile dxf dosyası hazırlanır.

Dxf Al (Import)

Farklı CAD yazılımlarında hazırlanmış DXF formatındaki kalıpların DesignCad yazılımına aktarılması için aşağıdaki adımlar izlenmelidir:

1.) Ana ekranda, DXF dosyasının aktarılacağı klasör seçilir. Eğer klasör yoksa, Yeni Klasör butonuna tıklayarak yeni bir klasör oluşturabilirsiniz.

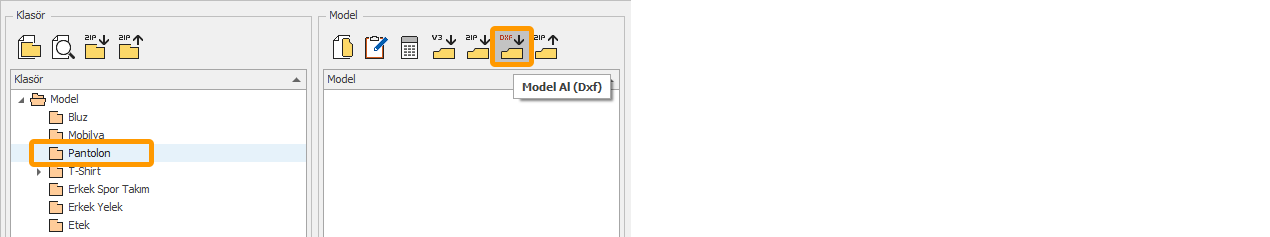

2.) Model Sütunundan DXF Al ikonuna tıklanır.

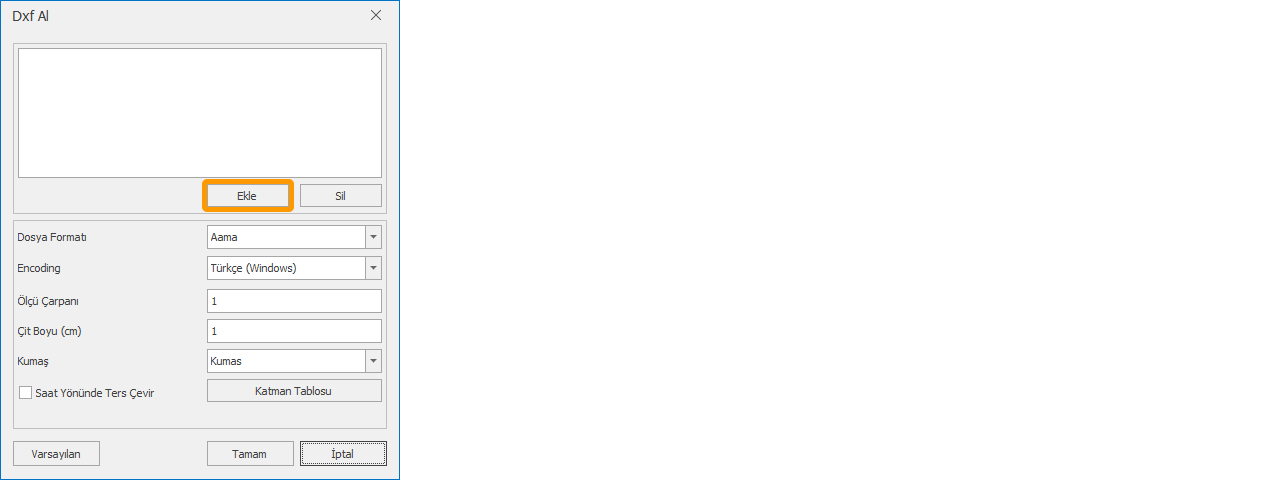

3.) DXF Al penceresi açıldığında, Ekle butonuna tıklanır ve açılan pencereden aktarılacak DXF dosyası seçilir.

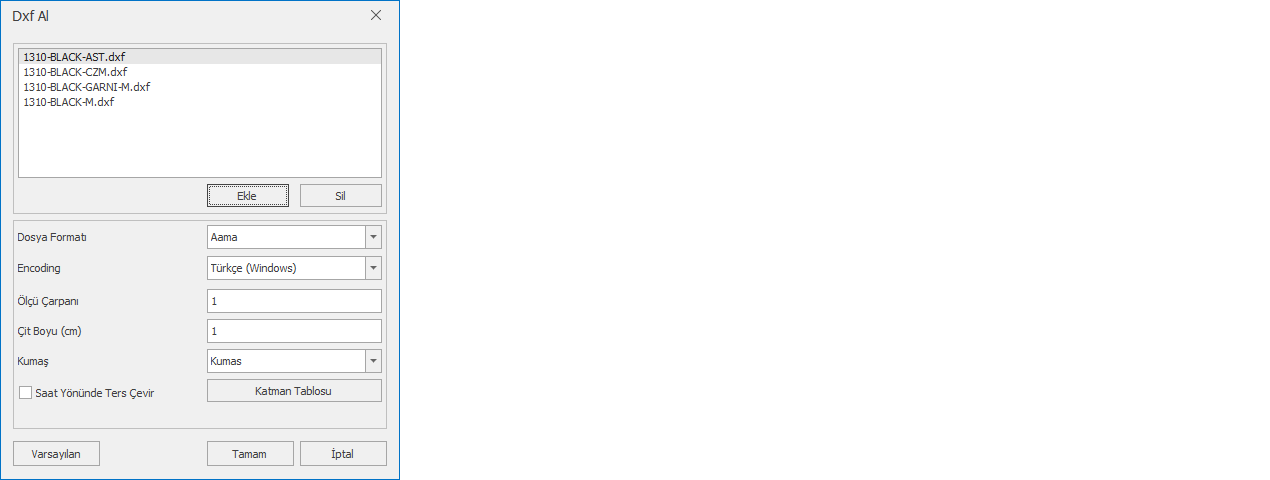

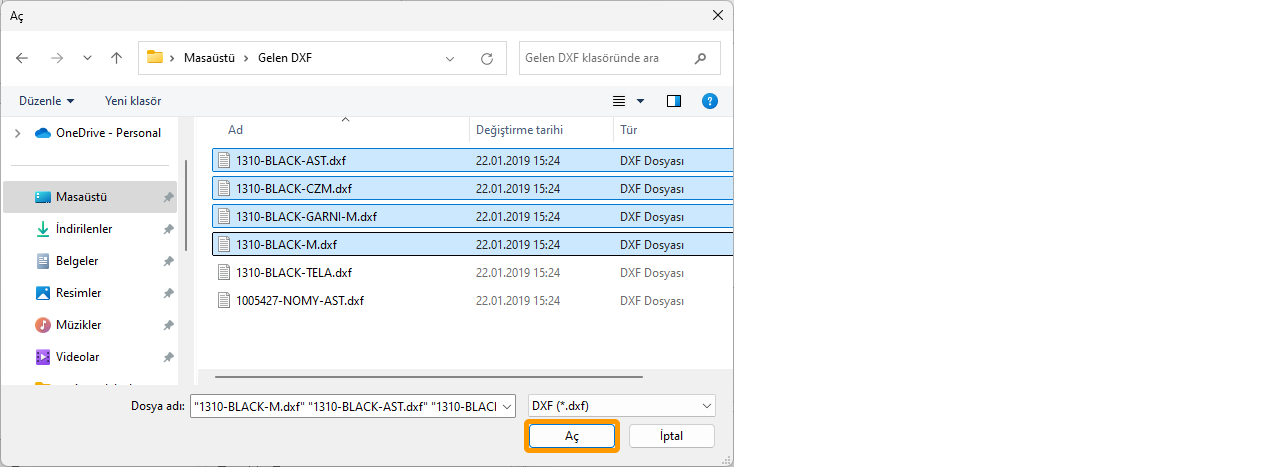

4.) Alınacak DXF dosyasını seçtikten sonra, Aç butonuna tıklayarak dosyayı DXF Al ekranına aktarın. Birden fazla dosya seçmek isterseniz, klavyenizden Shift veya Ctrl tuşlarına basılı tutabilirsiniz.

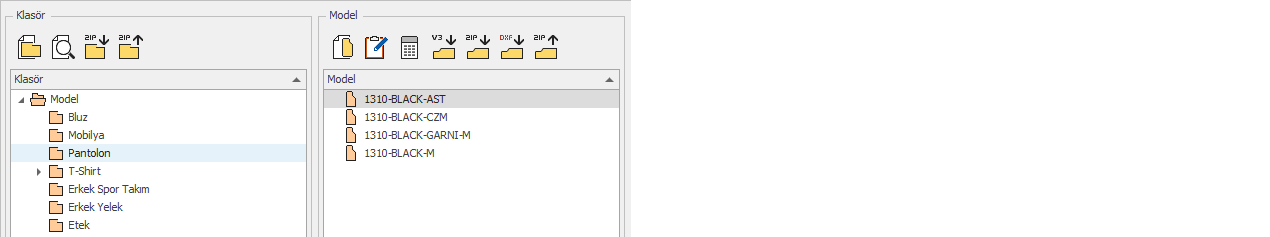

3.) Tamam butonu ile dxf dosyası alınır.

Dxf dosyası ile varsa seri dosyası (uzantısı .rul veya .txt) aynı alanda olmalıdır.

Dosya Konumu	DXF dosyasının kaydedileceği alan seçilir. Bunun için satırın sağındaki üç nokta tıklanarak açılan pencereden hedef klasör belirlenir.
Dosya Formatı	Gönderilen DXF dosyasının kayıt formatı seçilir: Farklı bir CAD sistemine (Gerber, Optitex, Lectra vb.) gönderilecekse Aama/Dxf formatı tercih edilir. Adobe Illustrator, Corel Draw, AutoCAD gibi yazılımlara gönderilecekse AutoCad/Dxf seçeneği seçilir.
Profil	Gönderilen Aama/Dxf dosyasının profil ayarlarını değiştirebilirsiniz. Eğer Gerber, Optitex, Lectra gibi bir CAD yazılımına dosya gönderecekseniz, Default profil seçilmelidir. DesignCad Versiyon 3 kullanan bir yazılıma dosya gönderecekseniz, DesignCadV3 profili seçilmelidir.
Encoding (Karakter Seti)	Gerektiğinde, gönderilen DXF dosyasının dil karakteri (encoding) belirlenir.
Ölçü Çarpanı	Gerekli durumlarda, gönderilen DXF dosyasının ölçü katsayısı değiştirilir. Örneğin, ölçü çarpanı olarak 10 girilirse, 1 cm dosyada 10 cm olarak kaydedilir.
Katman Tablosu	Aama/Dxf gönderimi sırasında kullanılan katman değerlerini gösteren tablodur. Gerekirse, hazırlanacak dosyada bu katman değerleri değiştirilebilir.

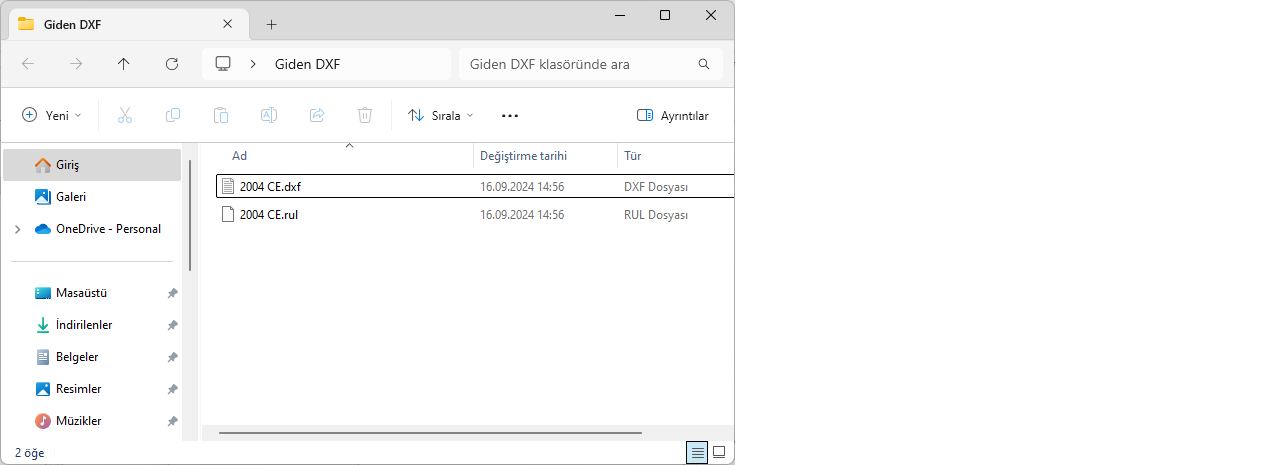

Ölçü Dosyası	Eğer hazırlanan DXF dosyasına seri (ölçü) dosyası da eklenmek isteniyorsa, ilgili kutucuk işaretlenmelidir. Bu durumda, DXF dosyasına ek olarak, seri değerlerini içeren bir seri dosyası da oluşturulur. Bu dosya, "dosya ismi.rul" formatında kaydedilecektir.

Dosya Formatı	Alınan DXF dosyasının kayıt formatı seçilir: Eğer DXF dosyası farklı bir CAD sisteminde (Gerber, Optitex, Lectra vb.) üretilmişse, Aama/Dxf formatı seçilmelidir. DXF dosyası Adobe Illustrator, Corel Draw, AutoCad gibi yazılımlarda üretilmişse, AutoCad/Dxf formatı tercih edilmelidir.
Encoding (Karakter Seti)	Gerektiğinde alınan DXF dosyasının dil karakter seti seçilir.
Ölçü Çarpanı	Alınan DXF dosyasının ölçü katsayısı gerektiğinde değiştirilebilir. Örneğin, Dxf dosyası inç cinsinden hazırlanmışsa ve santimetreye çevrilmek isteniyorsa, katsayı olarak 10 girilmelidir.
Çıt Boyu (cm)	Alınan DXF dosyasındaki çıtların boyu bu bölümde belirlenir.
Kumaş	İstenirse, tüm parçalara aynı kumaş ismi atanabilir.
Saat Yönünde Ters Çevir	Bu kutu işaretlenirse, saat yönünün tersine hazırlanmış kalıplar saat yönüne göre düzeltilir.
